Рамочная антенна SAS-561 (20 Гц – 50 кГц)

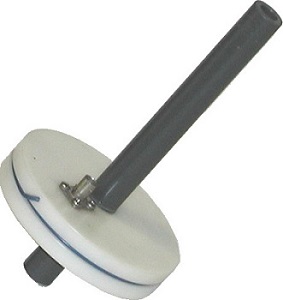

Рамочная антенна SAS-561


Характеристики антенны SAS-561


• Диапазон частот SAS-561: 20 Гц – 50 кГц

• Входной непрерывный сигнал max: 10 А

• Количество витков устройства: 10

• Разъем рамочной антенны: BNC (F)

• Диаметр петли антенны SAS-561: 12 см (4.72”)

• Вес конструкции составляет: 0,450 кг




Особенности антенны SAS-561


• Достаточно широкий диапазон по частотам: 20 Гц – 50 кГц

• Устройство имеет высокопрочную конструкцию

• Возможность тестирования по ст. TEMPEST, FCC, VDE, MIL-STD

• Функции излучения и восприимчивости

• Небольшие размеры, всенаправленный тип

• Исследование напряженности магнитных полей



Цена по запросу, e-mail: info@ahsystems.ru

Описание рамочной антенны SAS-561


Антенна SAS-561 представляет собой рамочную антенну фирмы AHSystems, разработанную для тестирования поля магнитного в довольно широком диапазоне.

Излучающая рамочная антенна модели SAS-561 охватывает частоты в пределах 20 Гц – 50 кГц и используется эффективно как отдельное изделие, так и в антенных наборах A.H.Systems, для проверки NSA 65-6, MIL-STD 285 и других стандартов.

Конструкция антенны SAS-561 является высококачественной и сверхнадежной.

Рамочная антенна модели SAS-561 – это недорогое, но очень эффективное решение для измерений!


Рекомендуемые принадлежности для SAS-561


SAC-210 (3 метра BNC/BNC кабель, RG-58A/U)

ADP-201 (адаптер типа BNC(f) to N(m))


Дополнительная информация по SAS-561


Техническое описание антенны SAS-561 (по запросу)


Графические данные антенны SAS-561

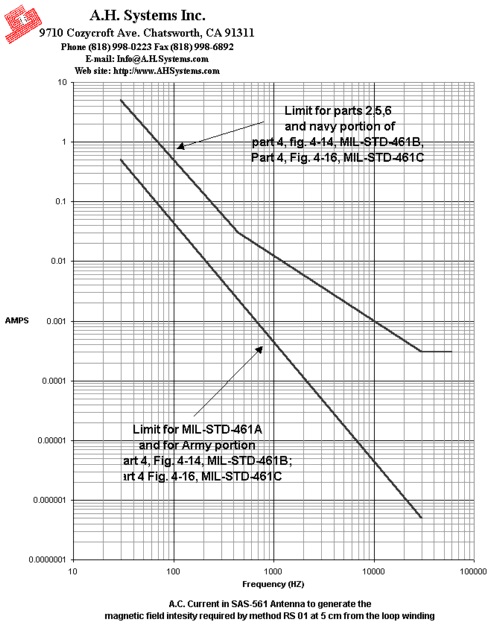

График SAS-561
