Рамочная антенна SAS-564 (1 кГц – 30 МГц)

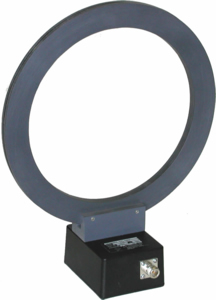

Рамочная антенна SAS-564


Характеристики антенны SAS-564


• Диапазон частот SAS-564: 1 кГц – 30 МГц

• Макс. входной сигнал непрерывный: 500 Вт

• Разъем рамочной антенны: N (Female)

• База для крепления: резьба ¼ x 20 (Female)

• Диаметр петли антенны: 30,5 см (12”)

• Вес устройства A.H.Systems: 0,860 кг



Особенности антенны SAS-564


• Частотный диапазон SAS-564 широк: 1 кГц – 30 МГц

• Высокопрочная и сверхнадежная конструкция

• Тестирования: TEMPEST, FCC, VDE, MIL-STD

• Индивидуальная калибровка (сертификат прилагается)


Цена по запросу, e-mail: info@ahsystems.ru

Описание рамочной антенны SAS-564


SAS-564 (A.H.Systems) – пассивная рамочная антенна, предназначенная для тестов на предмет соответствия некоторым стандартам и эффективности экранирования.

Рабочий диапазон антенны SAS-564 обозначен в пределах 1 кГц - 30 МГц.

Надежная конструкция антенны гарантирует длительной срок ее эксплуатации.

Антенна модели SAS-564 может использоваться для измерения эффективности экранирования (ст.IEEE 299, ст.NSA 65-6, ст.MIL-STD 285) как в наборе антенн A.H.Systems (AK-285T и др.), так и самостоятельно.

Рамочная пассивная антенна SAS-564 – недорогое и очень эффективное решение для мобильных измерений!


Рекомендуемые принадлежности для SAS-564


• SAC-213 (3 метра N/N кабель, RG-58A/U)

• ATU-510 (антенный деревянный штатив)


Дополнительная информация по SAS-564


• Руководство по эксплуатации SAS-564 (по запросу)


• Числовые технические данные антенны SAS-564


Частота Антенный фактор H-поля, дБ
1 кГц 61.4
2 кГц 57.3
5 кГц 48.9
10 кГц 43.3
20 кГц 37.0
50 кГц 28.7
100 кГц 23.4
200 кГц 17.6
500 кГц 10.5
1 МГц 4.8
2 МГц 2.5
5 МГц - 7.5
10 МГц - 13.6
20 МГц - 19.8
30 МГц - 22.8

• Фактор пассивной рамочной антенны SAS-564

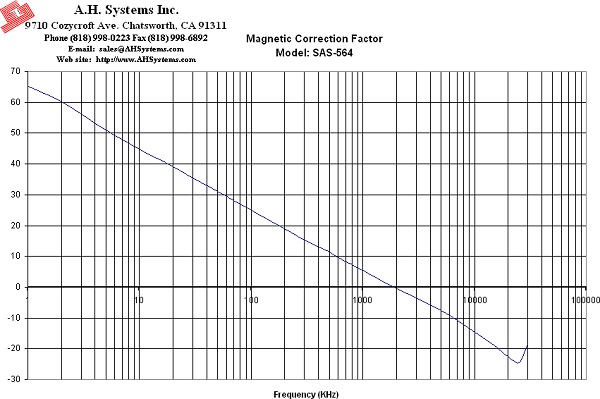

График фактора антенны SAS-564
