Рамочная антенна SAS-560 (20 Гц – 2 МГц)

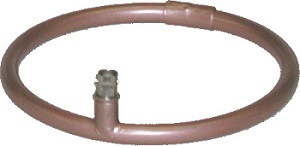

рамочная антенна SAS-560

Особенности антенны SAS-560


• Широкий частотный диапазон SAS-560: 20Гц – 2МГц

• Высокая помехозащищенность при излучении

• Индивидуальная калибровка (IEEE-291)

• Тестирование FCC, VDE, MIL-STD, TEMPEST

• Высокопрочная конструкция


Характеристики SAS 560


• Диапазон: 20 Гц – 2 МГц

• Разъем: тип BNC

• Экранирование: электростатическое

• Повороты: 36 град. (7-41 Litz)

• Сопротивление: 10 Ом

• Диаметр петли: 13,3 см

• Вес антенны: 0,09 кг

Цена по запросу, e-mail: info@ahsystems.ru

Описание рамочной антенны SAS-560


Рамочная антенна SAS-560 представляет собой пассивную антенну производства A.H.Systems, которая используется на частотах от 20Гц до 2МГц.

Антенна SAS-560 A.H.Systems имеет петлю с низкочастотным магнитным полем, которая делает ее эффективной для для тестирования на соответствие ст. MIL-STD-461, а также FCC, VDE, MIL-STD, TEMPEST.

Данная пассивная рамочная представляет состоит из 36 витков, которые расположены в электростатической экранированной петле.

Петля антенны SAS-560, диаметром 13,3 см, имеет сопротивление в 10 Ом при постоянном токе.

Антенна A.H.Systems модели SAS-560 является идеальным решением для широкого спектра тестирования магнитного поля.

Модель SAS-560 используется как самостоятельно, так и в разных наборах антенн A.H.Systems (AK-2G, AK-4G, AK-7G, AK-18G, AK-26G, AK-40G) для измерений эффективности экранирования (АНБ 65-6, MIL-STD 285).

Антенна SAS-560 – эффективное и недорогое решение в области измерений!


Рекомендуемые принадлежности для SAS-560


SAC-210 (Кабель 3 метра, BNC/BNC, RG-58A/U)

AtU-510 (Штатив для антенны)

ADP-201 (адаптер BNC(f) to N(m))

AEH-510 (Поворотная головка (азимут, угол))


Дополнительная информация по SAS-560


• Техническое описание антенны SAS-560 (по запросу)


Технические диаграммы антенны SAS-560

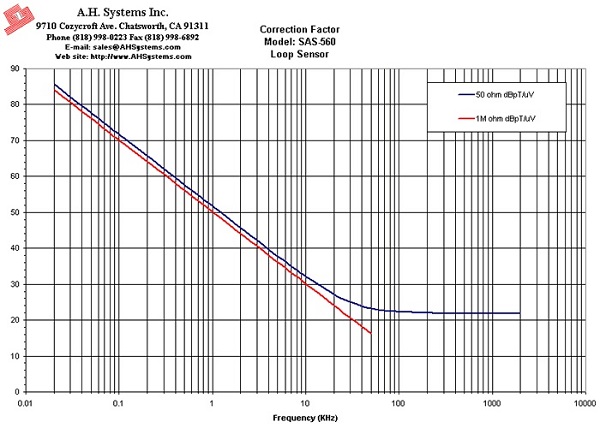

• Magnetic Loop Factor Plot SAS-560

AF SAS-560
