Штыревая антенна HFR-1 (100 Гц – 100 кГц)
![штыревая антенна HFR-1](/images/foto/ris1_HFR-1.jpg)
Характеристики антенны HFR-1
• Диапазон HFR-1 частот: 100 Гц – 100 кГц
• Поляризация антенны HFR-1: линейная
• Импеданс (номинал): 50 Ом
• Тип разъема антенны: N (male)
• Размеры устройства: 2.3" (диаметр) x 15.6"
• Вес (с усилителем): 6.7 фунтов (3.04 кг)
Цена по запросу, e-mail: info@ahsystems.ru
Описание штыревой антенны HFR-1
Антенна HFR-1 – это электромагнитный стержень, который используется для высокоточного измерения магнитного поля в соответствии с ТЗ (по стандартам) в частотном диапазоне 100 Гц – 100 кГц.
Все штыревые антенны от A.H. Systems (модель HFR-1, -2, -3) отличаются легкой и прочной конструкцией, небольшими габаритными размерами и высокой производительностью.
Штыревые излучающие антенны можно рассматривать в качестве эталона для проведения тестов магнитного поля.
Производитель A.H.Systems для тестирования предлагает стержневые (штыревые) антенны как по отдельности (модель HFR-1, а также модели HFR-2, HFR-3, HFR-4), так и в наборе (AK-HFR), состоящем из этих четырех антенн, которые в месте могут покрыть частотный диапазон в радиусе 100 Гц – 30 Гц.
Если при тестировании магнитного поля нужна высокая точность, то излучающие штыревые антенны являются лучшей альтернативой обычным рамочным антеннам.
Применяемый для всех моделей антенн штыревых специальный усилитель (EHA-50B), работающий от батареек, установленный в металлическом кожухе, помогает антенне покрыть весь диапазон частот.
Высоконадежная конструкция, отменная чувствительность, превосходные характеристики штыревых антенн позволяют эффективно использовать их для тестирования по MIL-STD (ст. военный), ст. VDE и ст. TEMPEST.
Особенности антенны HFR-1
• Диапазон HFR-1 частот: 100 Гц – 100 кГц
• Сверхвысокая чувствительность
• Компактная и легкая конструкция
• Индивид. калибровка (на 1 м, сертификат в комплекте)
• Тестирование согласно: ст.Tempest, ст.MIL-STD и VDE
Рекомендуемые принадлежности для антенны HFR-1
• EHA-50B (Предусилитель для электромагнитного стержня, батарея)
• SAC-213 (Кабель 3м, N(m)/N(m), RG-58)
Дополнительная информация по антенне HFR-1
• Технические данные HFR-1
Частота | Antenna Factor Electric, дБ | Antenna Factor Magnetic, дБ |
100 Гц | 81.8 | 30.3 |
200 Гц | 76.5 | 25.0 |
500 Гц | 68.5 | 17.0 |
1 кГц | 62.4 | 10.9 |
2 кГц | 56.3 | 4.8 |
3 кГц | 52.7 | 1.2 |
4 кГц | 50.2 | -1.3 |
5 кГц | 48.3 | -3.2 |
6 кГц | 46.6 | -4.9 |
7 кГц | 45.4 | -6.1 |
8 кГц | 44.1 | -7.4 |
9 кГц | 43.1 | -8.4 |
10 кГц | 42.1 | -9.4 |
20 кГц | 35.9 | -15.6 |
30 кГц | 31.8 | -19.7 |
40 кГц | 28.6 | -22.9 |
50 кГц | 25.6 | -25.9 |
60 кГц | 22.9 | -28.6 |
70 кГц | 20.6 | -30.9 |
80 кГц | 19.1 | -32.4 |
90 кГц | 18.9 | -32.6 |
100 кГц | 19.8 | -31.7 |
200 кГц | 30.0 | -21.5 |
300 кГц | 35.2 | -16.3 |
400 кГц | 40.5 | -11.0 |
500 кГц | 45.1 | -6.4 |
Conversion Formulas:
dBuA/m = dBuV + AF (Magnetic)
dBuV/m = dBuV + AF (Electric)

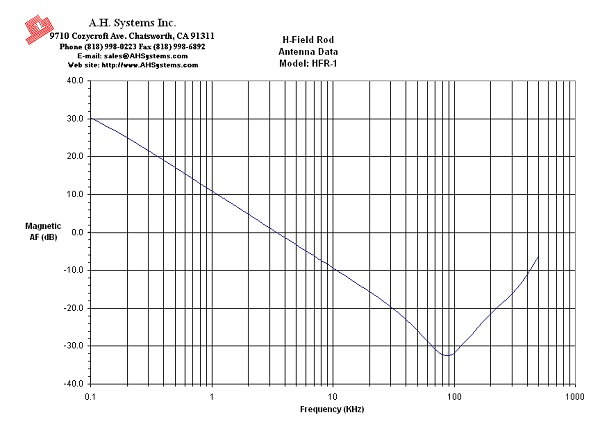

• Фактор электромагнитной антенны (КПД) HFR-1
![HFR1 MAF](/images/foto/ris2_HFR1MAF.jpg)
