Штыревая антенна HFR-2 (20 кГц – 2 МГц)
Характеристики антенны HFR-2
• Диапазон HFR-2 частот: 20 кГц - 2 МГц
• Импеданс (номинал): 50 Ом
• Тип разъема антенны: N (male)
• Размеры устройства: 2.3" (диаметр) x 15.6"
• Вес (с усилителем): 6.7 фунтов (3.04 кг)
Цена по запросу, e-mail: info@ahsystems.ru
Описание штыревой антенны HFR-2
Антенна HFR-2 – это электромагнитный стержень, который используется для высокоточного измерения магнитного поля в соответствии с ТЗ (по стандартам) в частотном диапазоне 20 кГц - 2 МГц.
Все штыревые антенны от A.H. Systems (модель HFR-1, -2, -3) отличаются легкой и прочной конструкцией, небольшими габаритными размерами и высокой производительностью.
Штыревые излучающие антенны можно рассматривать в качестве эталона для проведения тестов магнитного поля.
Производитель A.H.Systems для тестирования предлагает стержневые (штыревые) антенны как по отдельности (модель HFR-2, а также модели HFR-1, HFR-3 и HFR-4), так и в наборе (AK-HFR), состоящем из четырех антенн, которые могут покрыть частотный диапазон в радиусе 100 Гц – 30 Гц.
Если при тестировании магнитного поля нужна высокая точность, то излучающие штыревые антенны являются лучшей альтернативой обычным рамочным антеннам.
Применяемый для всех моделей антенн штыревых специальный усилитель (EHA-50B), работающий от батареек, установленный в металлическом кожухе, помогает антенне покрыть весь диапазон частот.
Высоконадежная конструкция, отменная чувствительность, превосходные характеристики штыревых антенн позволяют эффективно использовать их для тестирования по MIL-STD (ст. военный), ст. VDE и ст. TEMPEST.
Особенности антенны HFR-2
• Диапазон HFR-2 частот: 20 кГц - 2 МГц
• Сверхвысокая чувствительность
• Компактная и легкая конструкция
• Индивид. калибровка (на 1 м, сертификат в комплекте)
• Тестирование согласно: ст.Tempest, ст.MIL-STD и VDE
Рекомендуемые принадлежности для антенны HFR-2
• EHA-50B (Предусилитель для электромагнитного стержня, батарея)
• SAC-213 (Кабель 3м, N(m)/N(m), RG-58)
Дополнительная информация по антенне HFR-2
• Технические данные HFR-2
| Частота, МГц | Antenna Factor Magnetic, дБ | Antenna Factor Electric, дБ |
| 0.02 | -8.6 | 42.9 |
| 0.05 | -17.7 | 33.8 |
| 0.1 | -22.6 | 28.9 |
| 0.2 | -30.1 | 21.4 |
| 0.3 | -37.6 | 13.9 |
| 0.4 | -46.6 | 4.9 |
| 0.5 | -40.5 | 11.0 |
| 0.6 | -36.1 | 15.4 |
| 1.0 | -28.5 | 23.0 |
| 1.5 | -23.2 | 28.3 |
| 2.0 | -20.0 | 31.5 |
Conversion Formulas:
dBuA/m = dBuV + AF (Magnetic)
dBuV/m = dBuV + AF (Electric)

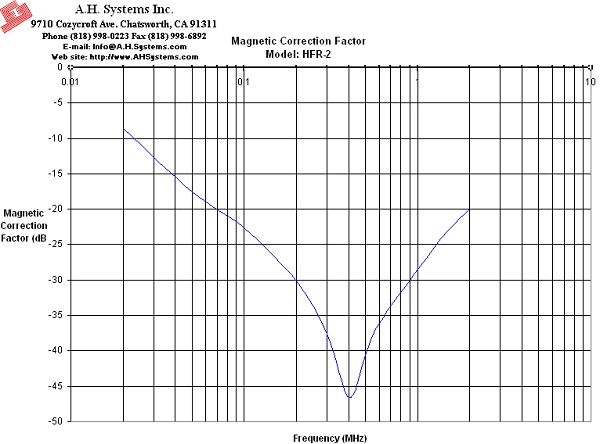

• Фактор электромагнитной антенны (КПД) HFR-2
