Штыревая антенна HFR-4 (5 МГц – 30 МГц)
Характеристики антенны HFR-4
• Частотный диапазон HFR-4: 5 – 30 МГц
• Тип разъема: N (m)
• Линейная поляризация
• Размер: 2.3" (диаметр) x 8" (5,84см х 20,32см)
• Вес антенны: 3,04 кг.
Цена по запросу, e-mail: info@ahsystems.ru
Описание электромагнитной антенны HFR-4
Антенна HFR-4 представляет собой электромагнитный стержень, применяемый для тестирований по заданным требованиям (стандартам) в частотах 5-30 МГц.
Данная антенна входит в серию штыревых антенн HFR производства AH Systems, в которой еще имеются: модель HFR-1, модель HFR-2 и модель HFR-3.
Легковесная конструкция, имеющая небольшой размер, отличает электромагнитный стержень HFR-4 (A.H.Systems).
Надежная конструкция, высокая чувствительность и отменные характеристики антенны HFR-4 идеально подходят для тестов по ст.MIL-STD, ст.Tempest, ст.VDE.
Штыревые антенны, в том числе HFR-4, могут поставляться в наборе AK-HFR, состоящем из четырех таких антенн, которые в совокупности могут охватывать частоты 100 Гц – 30 Гц.
Особенности антенны HFR-4
• Диапазон частот HFR-4: 5 – 30 МГц
• Обладает высокой чувствительностью
• Легкая компактная конструкция
• Калибровка индивидуальная (на 1м)
• Тестирование согл: ст.MIL-STD, ст.Tempest, ст.VDE
Рекомендуемые принадлежности
• EHA-50B (Усилитель для электромагнитного стержня, батарея)
• SAC-213 (Кабель 3м, N(m)/N(m), RG-58)
Дополнительная информация по HFR-4
• Технические данные HFR-4
| Частота, МГц | Antenna Factor Magnetic, дБ | Antenna Factor Electric, дБ |
| 5 | -19.6 | 31.9 |
| 7.5 | -24.4 | 27.1 |
| 10 | -28.8 | 22.7 |
| 12.5 | -33.7 | 17.8 |
| 15 | -42.5 | 9 |
| 16 | -45.1 | 6.4 |
| 20 | -36.3 | 15.2 |
| 25 | -30 | 21.5 |
| 30 | -27.6 | 23.9 |
Conversion Formulas:
dBuA/m = dBuV + AF (Magnetic)
dBuV/m = dBuV + AF (Electric)

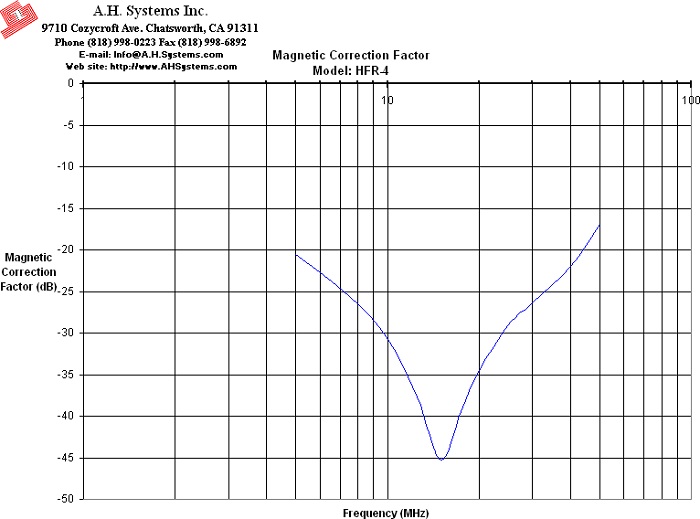

• Фактор электромагнитной антенны (КПД) HFR-4
