Предусилитель PAM-0204 (20 МГц - 4 ГГц)

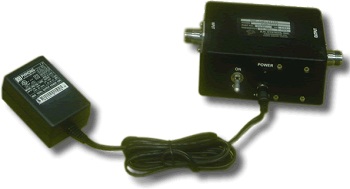

Предусилитель PAM-0204

Особенности PAM-0204


• Диапазон PAM-0204 составляет: 20 МГц - 4 ГГц

• Коэффициент усиления высокий (26 дБ)

• Ст: MIL-STD (военн.), TEMPEST, VDE и FCC

• Прочная конструкция изделия

• Проходит индивидуальную калибровку


Характеристики PAM-0204


• Диапазон PAM-0204 составляет: 20 МГц - 4 ГГц

• Коэффициент усиления (типичный): 26 дБ

• Минимальный коэфф. усиления: 22 дБ

• Коэффициент шума равен: 4,5 дБ

• Допуск погрешности: +/- 5,0 дБ

• Коэффициент КСВН (вх.): < 1.7:1

• Коэффициент КСВН (вых.): < 2.0:1

• Мощность вх: 100/220 VAC регул. P/S вых: 12 VDC 170 мA

• Разъем типа: N (f) – N (f)

• Высота/ширина/длина изделия: 63 мм/95 мм/158 мм

• Вес предусилителя: 0,500 кг

Цена по запросу, e-mail: info@ahsystems.ru

Описание предусилителя PAM-0204


Предусилитель PAM-0204 характеризуется широким частотным диапазоном и высоким значением коэффициента усиления.

Усилитель A.H.Systems PAM-0204 обладает прочной конструкцией и не прихотлив во время эксплуатации.

PAM-0204 отлично улучшает степень чувствительности измеряющей системы на не менее 22 дБ.

Данные предусилители PAM-0204 оснащены 12 В (DC) регулируемым источником питания.

Низкий уровень напряжение в усилителе PAM-0204 позволяет использовать внешние батареи питания в 12 В постоянного тока.

Применение внешних батарей способствует удобной эксплуатации предусилителя PAM-0204 в полевых условиях, что важно для специалистов.

Предусилитель A.H.Systems PAM-0204 – идеальное решение для улучшения чувствительности системы тестирования.


Рекомендуемые аксессуары для PAM-0204


SAC-211 (кабель 3.0 м, N/N)

SAC-211-0.5 (кабель 0.5 м, N/N)


Дополнительная информация по PAM-0204


• Руководство по предусилителю PAM-0204 (по запросу)

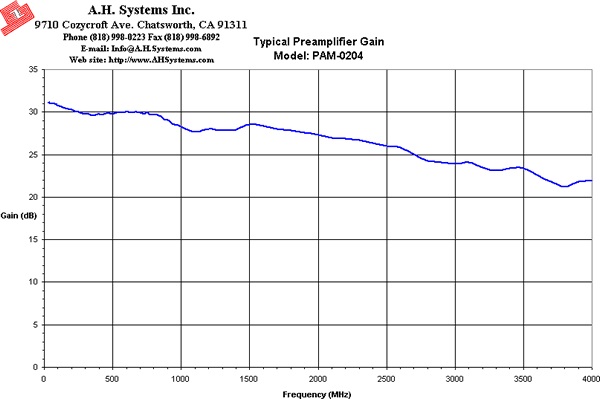

• Усиление (tipical) предусилителя PAM-0204


G PAM-0204
