Предусилитель PAM-1840H (18 – 40 ГГц)

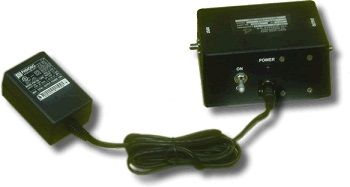

Предусилитель PAM-1840H

Особенности PAM-1840H


• Диапазон PAM-1840H составляет: 18 – 40 ГГц

• Коэффициент усиления соответствует: 20 дБ

• Соответствует антенне SAS-574

• Прочная конструкция изделия

• Проходит индивидуальную калибровку


Характеристики PAM-1840H


• Диапазон PAM-1840H: 18 – 40 ГГц

• Коэффициент усиления (типичный): 25 дБ

• Минимальный коэфф. усиления: 20 дБ

• Коэффициент шума равен: 3,7 дБ

• Погрешность: +/- 2,8 дБ

• Мощность max (дБм) @ 1 дБ: + 6 дБм

• Коэффициент КСВН: < 2.5:1

• Мощность вх: 100/220 VAC регул. P/S вых: 15 VDC 180 мA

• Разъем типа: 2.9 мм (f) - 2.9 мм (f)

• Высота/ширина/длина изделия: 63 мм/95 мм/158 мм

• Вес предусилителя: 0,500 кг

Цена по запросу, e-mail: info@ahsystems.ru

Описание предусилителя PAM-1840H


Предусилитель PAM-1840H характеризуется широким диапазоном по частоте, большим коэффициентом усиления.

Конструкция PAM-1840H предусматривает функционирование с двух-гребенчатой антенной SAS-574.

Усилители A.H.Systems PAM-1840H имеют прочную конструкцию, они не прихотливы в эксплуатации и отлично улучшают степень чувствительности измеряющей системы не менее на 20 дБ.

Данные предусилители оснащены 15 В (DC) регулируемым источником питания.

Низкий уровень напряжение в усилителе PAM-1840H позволяет использовать внешние батареи питания в 15 В постоянного тока.

Применение внешних батарей способствует удобной эксплуатации предусилителя PAM-1840H в полевых условиях, что важно для специалистов.

Предусилитель A.H.Systems PAM-1840H – идеальное решение для улучшения чувствительности измерительной системы.


Рекомендуемые аксессуары для PAM-1840H


SAC-40G-1.5 (кабель 1.5 м Low-Loss)

SAC-40G-0.5 (кабель 0.5 м Low-Loss)


Дополнительная информация по PAM-1840H


• Руководство по предусилителю PAM-1840H (по запросу)

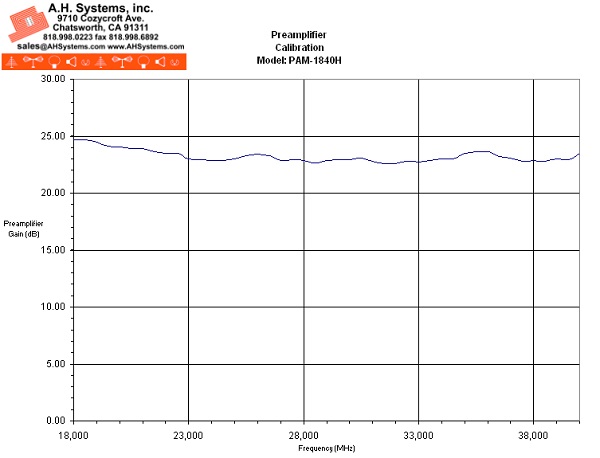

• Усиление (tipical) предусилителя PAM-1840H


G PAM-1840H
