Предусилитель PAM-1840VH (18 ГГц – 40 ГГц)

Особенности предусилителя PAM-1840VH

• Диапазон частот PAM-1840VH: 18 – 40 ГГц

• Низкое значение коэффициента КСВ

• Высокий показатель коэффициента усиления

• Разработано для 2х гребневого рупора

• Повышает чувствительность системы

• Калибруется индивидуально

Характеристики PAM-1840VH

• Частоты рабочие: 18 – 40 ГГц

• Усиление (typical): 37 дБ

• Усиление (minimum): 33 дБ

• Коэффициент шума: 3,7 дБ

• Равномерность: +/- 3,5 дБ

• Типовой КСВН: < 2,9:1

• Мощность (max) (дБм) @1дБ: +8дБм

• Мощность вх.: 100/220 Вт (пер.тока) VAC рег. P/S (вых. 275мА/15В пост.ток)

• Коннектор (тип): 2,9мм(f)/2,9мм(f)

Цена по запросу, e-mail: info@ahsystems.ru

Описание предусилителя PAM-1840VH

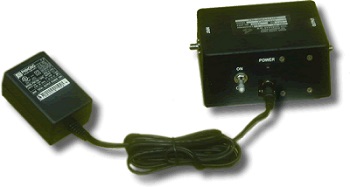

Предусилитель PAM-1840VH разработан A.H.Systems для улучшения общей чувствительности всей антенной системы.

Модель PAM-1840VH используется для охвата частот 18-40 ГГц, имеет прочные и надежные конструктивные особенности.

В устройстве PAM-1840VH предусмотрен регулируемый источник питания (15 В, ток постоянный).

Аккумулятор позволяет использовать предусилитель в любом месте происходящих тестирований, даже в полевых условиях.

Предусилитель A.H.Systems PAM-1840VH рассчитан для взаимодействия с двухгребневой рупорной антенной.

Габариты и вес предусилителя

• Высота/Ширина/Длина – 63мм/95мм/158мм

• Вес предусилителя: 500 гр.

Дополнительная информация по PAM-1840VH

• Описание предусилителя PAM-1840VH (по запросу)

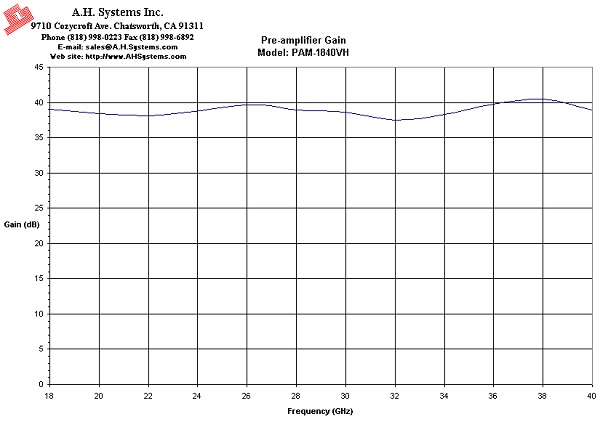

• Усиление (tipical) предусилителя PAM-1840VH
