Токовый пробник BCP-619 (100 Гц – 100 МГц)
Характеристики пробника BCP-619
• Диапазон BCP-619 частот: 100 Гц – 100 МГц
• Переносной импеданс (ZT): 0,005 Ом (номинал)
• Первичный ток max (DC 60 Гц): 800А
• Ток импульсный max: 30кА
• Тип разъема пробника: N (f)
• Апертура (диафрагма): 2.6” (66мм)
• Диаметр токового пробника: 5.27” (134мм)
• Вес пробника пр-ва A.H.Systems: 2,46кг
Цена по запросу, e-mail: info@ahsystems.ru
Особенности пробника BCP-619
• Высокая производительность пробника
• Измерения выбросов в радиусе 100Гц – 100МГц
• Способность измерять импульсный ток до 30кА
• Конструкция предусматривает раздельный зажим
• Индивидуальная калибровка устройства
Описание токового пробника BCP-619
Пробник BCP-619 представляет собой широкополосный токовый пробник пр-ва A.H.Systems, служащий для измерений малого ВЧ тока (в базовой комплектации), а также импульсного тока в диапазоне 100 Гц – 100 МГц.
Измерения при помощи BCP-619 проводятся путем обхвата провода (без какого-либо разрыва электрической цепи), без прямого контакта его с источником или металлической поверхностью.
BCP-619 используется для измерений напряженности магнитного поля с помощью измерителя напряженности или анализатора спектра, имеющих сопротивление 50 Ом.
Пробники токовые A.H.Systems BCP-619 идеально подойдут для осуществления тестирования одножильных, многожильных кабелей, экранированных проводов, шин заземления, заземленных проводов, коаксиальных кабелей.
Для удобства пользователя при проведении соответствующих работ в конструкции зонда BCP-619 A.H.Systems предусмотрен раздельный зажим.
Пробник BCP-619 может обрабатывать импульсный ток (до 30 кА) и первичный ток (до 800 А) в частотном радиусе 100 Гц – 100 МГц.
Небольшой и легкий широкополосный токовый пробник BCP-619 изготавливается строго в соответствии со стандартами и имеет превосходную производительность и высокоточные характеристики.
Рекомендуемые принадлежности для BCP-619
• CPF-630 (устройство калибровки пробников)
• SAC-211 (3м кабель, N/N, RG-214)
Дополнительная информация по BCP-619
• Руководство по эксплуатации BCP-619 (по запросу)

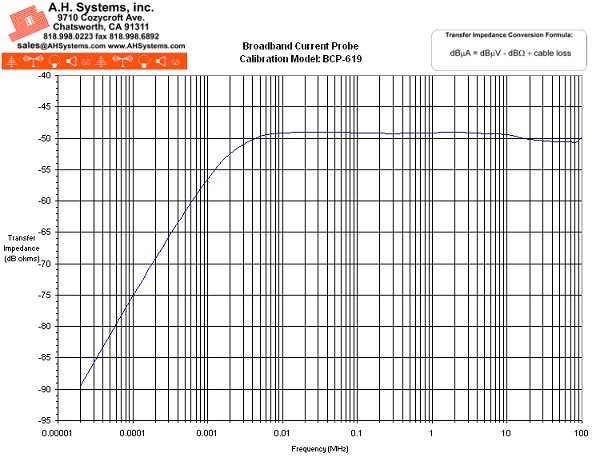

• График переносного импеданса BCP-619
