Пробник ICP-621 токовый инжекционный (10 кГц – 100 МГц)
Характеристики пробника ICP-621
• Диапазон частот ICP-621: 10 кГц – 100 МГц
• ВЧ инжекционное тестирование
• Вносимые потери устройства: 8 – 30 дБ
• Мощность максимальная: 100 Вт
• Тип разъема пробника: N (f)
• Апертура (диафрагма): 1.5” (38мм)
• Диаметр пробника: 4.25” (108мм)
• Вес устройства: 1,9 кг
Цена по запросу, e-mail: info@ahsystems.ru
Особенности пробника ICP-621
• Широкий диапазон (10 кГц – 100 МГц)
• Конструкция устройства с раздельным зажимом
• Индивидуальная калибровка пробника ICP-621
Описание инжекционного пробника ICP-621
Пробник ICP-621 представляет собой инжекционный токовый пробник от A.H.Systems, который предназначен для измерений ВЧ токов в диапазоне 10 кГц – 100 МГц.
Данные измерения применяются в силовых и сигнальных цепях для проверки на соответствие необходимым требованиям (стандартам).
Тестирование проводников проводится через апертуру пробника.
При осуществлении измерения инжекционный пробник ICP-621 обеспечивает минимальные вносимые потери (8 - 30 дБ).
Данная модель ICP-621 осуществляет сверхчувствительный мониторинг отдельных проводов или кабеля.
Зонд ICP-621может непрерывно работать в течение 30 минут при входной мощности в 100 Вт, охватывая радиус частот 10 кГц – 100 МГц.
Пробники ICP-621 довольно эффективны для измерений сигнальных, питающих цепей и контуров управления оборудования, которое тестируется на восприимчивость (иммунитет) к наведенным сигналам и на помехоустойчивость.
Инжекционные пробники модели ICP-621 (ICP-622, ICP-623) могут использоваться для таких стандартов, как: IEC-801-6, EN-50081-1, ст.DO-160 и TR-EOP-000063.
Рекомендуемые принадлежности для ICP-621
• BCP-611 (токовый пробник для мониторинга).
• CPF-630 (устройство для калибровки пробника).
• ICP-622 (инжекционный пробник 2 – 450 МГц).
• SAC-211 (3-х м кабель, N/N, RG-214).
Дополнительная информация по ICP-621
Руководство по эксплуатации ICP-621 (по запросу)

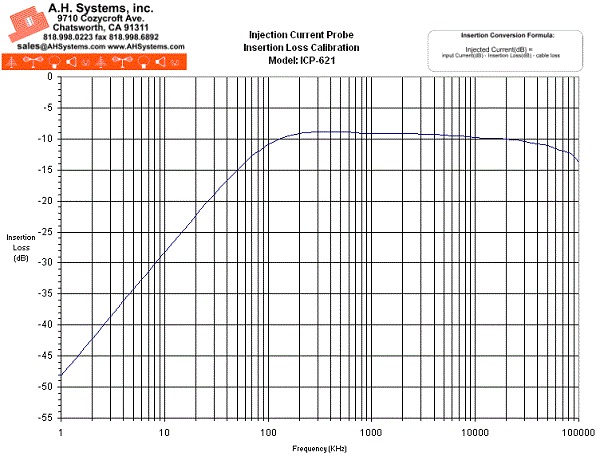

График вносимых потерь ICP-621
