Токовый пробник ICP-622 инжекционный (2 – 500 МГц)
Характеристики пробника ICP-622
• Диапазон ICP-622 частот: 2 – 500 МГц
• ВЧ инжекционное тестирование
• Потери (вносимые): 4 – 16 дБ
• Мощность max: 200 Вт
• Переносной импеданс: 16 – 31 дБ Ом
• Тип разъема пробника: N (f)
• Апертура (диафрагма): 1.5” (38мм)
• Диаметр пробника: 4.25” (108мм)
• Вес устройства: 1,9 кг
Цена по запросу, e-mail: info@ahsystems.ru
Особенности пробника ICP-622
• Измерение токов на линиях 50, 60 и 400 Гц
• Конструкция устройства с раздельным зажимом
• Индивидуальная калибровка пробника ICP-622
Описание инжекционного пробника ICP-622
Пробник ICP-622 представляет собой инжекционный токовый пробник A.H.Systems и предназначен для измерений ВЧ токов (2 – 500 МГц) в силовых и сигнальных цепях для проверки на соответствие необходимым требованиям.
Тестирование проводников проводится через апертуру пробника.
При осуществлении измерения инжекционный пробник ICP-622 обеспечивает минимальные вносимые потери (4 – 16 дБ) на частотах 2 - 500 МГц.
Пробники ICP-622 достаточно эффективны для измерений сигнальных, питающих цепей и контуров управления оборудования, которое тестируется на восприимчивость (иммунитет) к наведенным сигналам, а также на помехоустойчивость.
Инжекционные пробники модели ICP-622 применяются для таких стандартов, как: IEC-801-6, EN-50081-1, ст.DO-160 и TR-EOP-000063.
Рекомендуемые принадлежности для ICP-622
• CPF-630 (устройство для калибровки пробников)
• SAC-213 (3м кабель, N/N, RG-58A/U)
Дополнительная информация по ICP-622
Руководство по эксплуатации ICP-622 (по запросу)

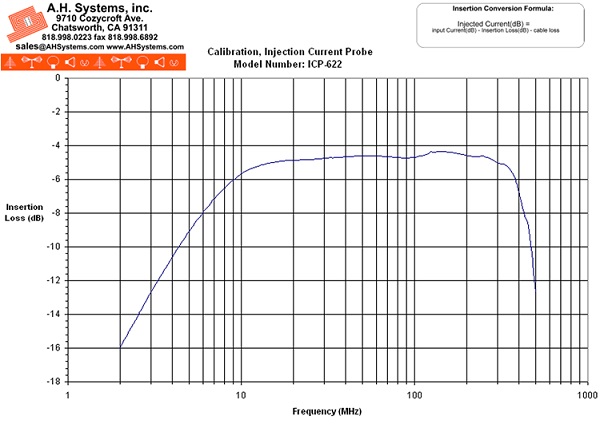

График вносимых потерь ICP-622
