Токовый пробник BCP-620 (10 кГц – 500 МГц)
Характеристики пробника BCP-620
• Диапазон BCP-620 частот: 10кГц – 500МГц
• Переносной импеданс: -28 – 17 дБ Ом
• Первичный ток max (DC 400 Гц): 200А
• Ток max (CW) непрерывный: 40 А
• Ток импульсный max: 60 А
• Тип разъема пробника: N (f)
• Апертура (диафрагма): 1.25” (31,8мм)
• Вес пробника пр-ва A.H.Systems: 0,55 кг
Особенности пробника BCP-620
• Высокая производительность пробника
• Большие возможности измерений по току
• Эффективные ЭМ измерения
• Конструкция имеет раздельный зажим
• Индивидуальная калибровка
• Ст. MIL-STD-461F
Цена по запросу, e-mail: info@ahsystems.ru
Описание токового пробника BCP-620
Пробник BCP-620 представляет собой широкополосный токовый пробник пр-ва A.H.Systems, предназначенный для измерений тока в диапазоне 10 кГц – 500 МГц.
Измерения при помощи BCP-620 проводятся путем обхвата провода без какого-либо разрыва электрической цепи, а также без прямого контакта его с источником или металлической поверхностью.
Устройство широкополосного пробника BCP-620 представляет тороидальный трансформатор, который используется для измерений ВЧ тока без прямого подключения к проводнику или кабелю.
Тестируемый проводник проходит через проем зонда и действует как единая первичная обмотка трансформатора. Вторичная обмотка сконструирована для систем 50 Ом, например, для измерителя напряженности поля или анализатора спектра.
Пробник модели BCP-620 может обрабатывать импульсный ток (до 60 А), непрерывны ток (до 40 А) в частотном радиусе 10 кГц – 500 МГц.
Измерения с помощью зонда BCP-620 поддерживают тестирования по ст.MIL-STD 461.
Пробники токовые A.H.Systems BCP-620 идеально подойдут для осуществления тестирования одножильных, многожильных кабелей, экранированных проводов, шин заземления, заземленных проводов, коаксиальных кабелей.
Рекомендуемые принадлежности для BCP-620
• CPF-630 (устройство калибровки пробников)
• SAC-213 (3м кабель, N/N, RG-58A/U)
Дополнительная информация по BCP-620
• Руководство по эксплуатации BCP-620 (по запросу)

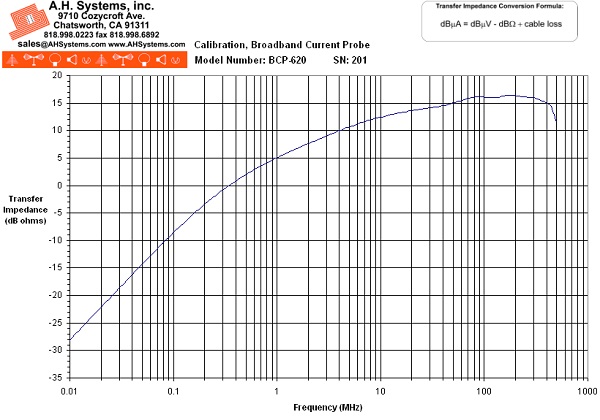

• График переносного импеданса BCP-620
