Токовый пробник BCP-512 (1 МГц – 1 ГГц)

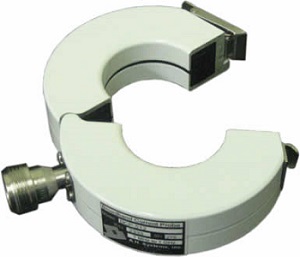

Токовый пробник BCP-512

В НАСТОЯЩЕЕ ВРЕМЯ НЕ ВЫПУСКАЕТСЯ !


Характеристики пробника BCP-512


• Диапазон BCP-512 частот: 1 – 1000 МГц

• Переносной импеданс: 0 - 24 дБ Ом

• Первичный ток (DC-400 Гц) max: 200А

• Ток импульсный max: 50А

• Ток РЧ max: 20А

• Разъем пробника, тип: N (F)

• Апертура (диафрагма): 1.2” (32мм)

• Диаметр токового пробника: 2.8” (71мм)

• Вес BCP-512 пробника: 0,227кг


Особенности пробника BCP-512


• Отменная надежность и производительность

• Измерения в частотном диапазоне 1 – 1000 МГц

• Измерение импульсного тока до 50А

• Высокая способность токовых измерений

• Конструкция предусматривает раздельный зажим

• Индивидуальная калибровка устройства

• Гарантия на BCP-512 зонд: 3 года

Цена по запросу, e-mail: info@ahsystems.ru

Описание токового пробника BCP-512


Пробник BCP-512 A.H.Systems представляет собой широкополосный токовый пробник, отличающийся своей простотой и удобством для проведения токовых измерений.

Зонд BCP-512 имеет полосу частотной характеристики 80 МГц – 1 ГГц.

Измерения при помощи BCP-512 проводятся при помощи специального зажима без прямого контакта пробника с источником и/или металлической поверхностью.

Токовый пробник BCP-512 способен измерять напряженность поля и параметры тока совместно с приборами в 50 Ом, такими как: измеритель ЭМИ, анализатор спектра и др.

Широкополосные пробники BCP-512 идеально подходит для проведения тестирований кабелей одножильных и многожильных, экранированных проводников, кабелей коаксиальных.

Для удобства выполнения задач по измерению пробник BCP-512 оснащен раздельным зажимом для тестирования.

Легковесный и малогабаритный широкополосный токовый пробник модели BCP-512 изготавливается строго в соответствии с требованиями стандартов.

Токовый пробник BCP-512 имеет переносной импеданс в 21,5 дб Ом (+ 2 дБ) на частотах 80 МГц – 1 ГГц.

Пробник BCP-512 (A.H.Systems) отличается высокой производительностью и превосходными характеристиками.


Рекомендуемые принадлежности для BCP-512


• CPF-630 (устройство калибровки пробников)

• SAC-213 (3м кабель, N/N, RG-58A/U)


Дополнительная информация по BCP-512


• Руководство по эксплуатации BCP-512 (по запросу)


• Техническое описание пробника BCP-512 (по запросу)


• Таблица числовых данных по пробнику BCP-512


ЧастотаФактор переносного импеданса (дБ Ом)
1 МГц0.0
2 МГц4.3
3 МГц6.5
4 МГц7.8
5 МГц8.7
6 МГц9.5
7 МГц10.2
8 МГц10.7
9 МГц11.2
10 МГц11.7
20 МГц14.4
30 МГц16.2
40 МГц17.0
50 МГц17.5
60 МГц18.2
70 МГц18.9
80 МГц19.4
90 МГц19.7
100 МГц19.8
200 МГц21.5
300 МГц22.1
400 МГц22.2
500 МГц22.4
600 МГц22.5
700 МГц22.8
800 МГц22.9
900 МГц23.4
1000 МГц23.3

Conversion Formulas: dBuA = dBuV - dB ohms + Cable Loss

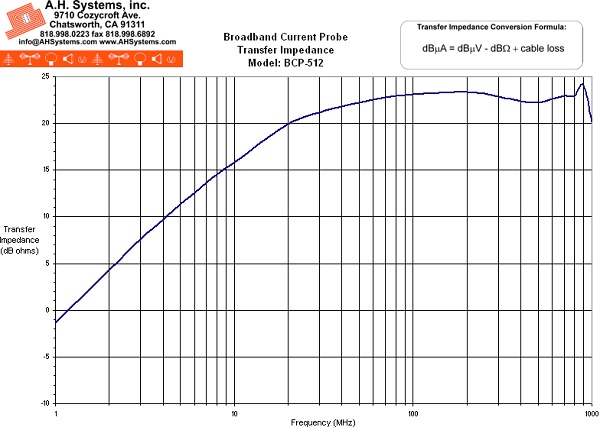

• График переносного импеданса BCP-512


График импеданса BCP-512
