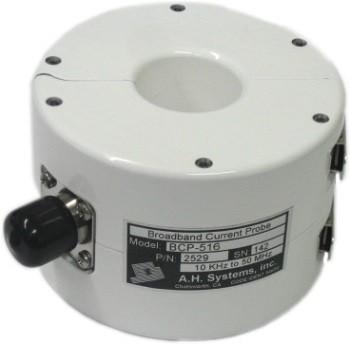

Токовый пробник BCP-516 (10 кГц – 50 МГц)
В НАСТОЯЩЕЕ ВРЕМЯ НЕ ВЫПУСКАЕТСЯ !
Характеристики пробника BCP-516
• Диапазон BCP-516 частот: 10кГц – 50МГц
• Переносной импеданс: -7 – +12 дБ Ом
• Первичный ток max (DC-400 Гц): 400А
• Ток импульсный max: 300А
• Ток РЧ maximum: 50А
• Тип разъема пробника: N (F)
• Апертура (диафрагма): 1.2” (32мм)
• Диаметр токового пробника: 3.7” (94мм)
• Вес BCP-516 пробника: 1,13кг
Особенности пробника BCP-516
• Отменная надежность и производительность
• Измерения выбросов тока без насыщения
• Рабочий частотный диапазон 10кГц – 50МГц
• Способность измерять импульсный ток до 300А
• Конструкция предусматривает раздельный зажим
• Высокая способность по измерению тока
• Индивидуальная калибровка устройства
• Гарантия на BCP-516 составляет: 3 года
Цена по запросу, e-mail: info@ahsystems.ru
Описание токового пробника BCP-516
Пробник BCP-516 (A.H.Systems) - широкополосный токовый пробник для измерений выбросов тока на частотах 10кГц – 50МГц.
Данная модель зонда способна обрабатывать 400А первичного электросетевого тока, постоянного тока до 60Гц без насыщения, влияющего на переносной импеданс зонда.
Для удобства и простоты во время проведения тестирования конструкция пробника BCP-516 предусматривает раздельный зажим для тестирования.
Модель BCP-516 идеально подходит для измерений выбросов в радиусе частот 10 кГц – 50 МГц.
Переносной импеданс составляет 8 дБ Ом (+4 дБ) в пределах 30кГц – 50МГц.
Широкополосный пробник BCP-516 способен обрабатывать 400А первичного электросетевого тока, постоянного тока до 60Гц без насыщения, влияющего на импеданс зонда.
Токовый пробник BCP-516 обладает превосходной производительностью и высокими характеристиками.
Рекомендуемые принадлежности для BCP-516
• CPF-630 (устройство калибровки пробников)
• SAC-213 (3м кабель, N/N, RG-58A/U)
Дополнительная информация по BCP-516
• Руководство по эксплуатации BCP-516 (по запросу)
• Таблица числовых данных по пробнику BCP-516
| Частота | Фактор переносного импеданса (дБ Ом) |
| 10 кГц | -7.4 |
| 15 кГц | -3.97 |
| 20 кГц | -1.5 |
| 25 кГц | 0.23 |
| 30 кГц | 1.67 |
| 35 кГц | 2.83 |
| 40 кГц | 3.73 |
| 45 кГц | 4.56 |
| 50 кГц | 5.23 |
| 60 кГц | 6.34 |
| 70 кГц | 7.23 |
| 80 кГц | 7.94 |
| 90 кГц | 8.43 |
| 100 кГц | 8.7 |
| 200 кГц | 10.43 |
| 500 кГц | 11.23 |
| 1 МГц | 11.5 |
| 2 МГц | 11.7 |
| 5 МГц | 11.84 |
| 10 МГц | 11.77 |
| 20 МГц | 11.63 |
| 50 МГц | 9.63 |
| 300 МГц | 14.2 |
| 400 МГц | 13.5 |
| 500 МГц | 12.1 |
Conversion Formulas: dBuA = dBuV - dB ohms + Cable Loss

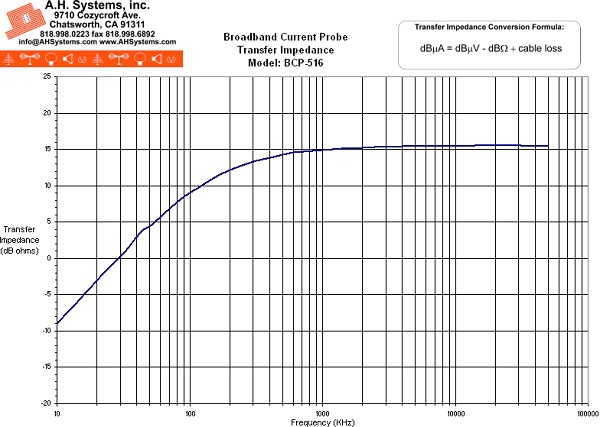

• График переносного импеданса BCP-516
