Токовый пробник BCP-518 (100 кГц – 500 МГц)
В НАСТОЯЩЕЕ ВРЕМЯ НЕ ВЫПУСКАЕТСЯ !
Характеристики пробника BCP-518
• Диапазон BCP-518 частот: 100кГц – 500МГц
• Переносной импеданс: -10 – +15 дБ Ом
• Первичный ток max (DC-400 Гц): 200А
• Ток импульсный max: 50А
• Ток РЧ max: 25А
• Тип разъема пробника: N (F)
• Апертура (диафрагма): 2.7” (70мм)
• Диаметр токового пробника: 5.0” (125мм)
• Вес BCP-518 пробника: 1,13кг
Особенности пробника BCP-518
• Высокая надежность и производительность
• Идеально для измерений тока на больших кабелях
• Измерения в частотном диапазоне 100кГц – 500МГц
• Способность измерять импульсный ток до 50А
• Конструкция предусматривает раздельный зажим
• Индивидуальная калибровка устройства
Цена по запросу, e-mail: info@ahsystems.ru
Описание токового пробника BCP-518
Для удобства и простоты во время проведения тестирования конструкция пробника BCP-518 предусматривает раздельный зажим для тестирования.
Модель BCP-518 идеально подходит для тестирования тока на соответствие требованиям DO-160 и IEC-1000-4-6 больших кабелей.
Полезный диапазон пробника BCP-518 может варьироваться в радиусе частот 10кГц – 500МГц, а переносной импеданс составляет 13.5 дБ Ом (+2 дБ) в пределах 70-400 МГц.
Апертура размером 70 мм позволяет зажимать зондом BCP-518 объемный кабель.
Работа возможна при 200А постоянного тока (до 400Гц), 50А – импульсного тока, 25А – тока непрерывной волны.
Токовый пробник BCP-518 обладает отменной производительностью и высокими характеристиками.
Рекомендуемые принадлежности для BCP-518
• CPF-630 (устройство калибровки пробников)
• SAC-213 (3м кабель, N/N, RG-58A/U)
Дополнительная информация по BCP-518
• Руководство по эксплуатации BCP-518 (по запросу)
• Таблица числовых данных по пробнику BCP-518
| Частота | Фактор переносного импеданса (дБ Ом) |
| 100 кГц | -9.2 |
| 120 кГц | -7.7 |
| 140 кГц | -6.5 |
| 160 кГц | -5.5 |
| 180 кГц | -4.6 |
| 200 кГц | -3.8 |
| 250 кГц | -2.3 |
| 300 кГц | -1.0 |
| 350 кГц | 0.0 |
| 400 кГц | 0.8 |
| 450 кГц | 1.5 |
| 500 кГц | 2.1 |
| 600 кГц | 3.1 |
| 700 кГц | 3.9 |
| 800 кГц | 4.6 |
| 900 кГц | 5.1 |
| 1 МГц | 5.6 |
| 1.5 МГц | 7.2 |
| 2 МГц | 8.3 |
| 3 МГц | 9.6 |
| 4 МГц | 10.5 |
| 5 МГц | 11.2 |
| 7 МГц | 12.0 |
| 10 МГц | 12.9 |
| 20 МГц | 13.2 |
| 50 МГц | 13.5 |
| 70 МГц | 13.5 |
| 100 МГц | 14.1 |
| 200 МГц | 14.2 |
| 300 МГц | 14.2 |
| 400 МГц | 13.5 |
| 500 МГц | 12.1 |
Conversion Formulas: dBuA = dBuV - dB ohms + Cable Loss

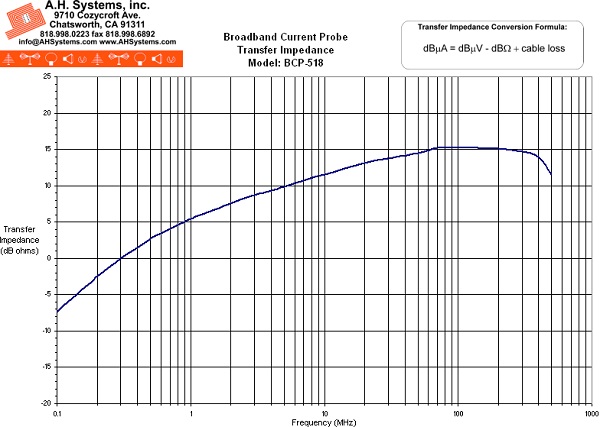

• График переносного импеданса BCP-518
См. другие пробники A.H.Systems
• Широкополосные токовые пробники: BCP-610, BCP-611, BCP-614, BCP-615, BCP-616, BCP-618, BCP-619, BCP-620.
• Инжекционные токовые пробники: ICP-621, ICP-622.
