Токовый пробник ICP-623 инжекционный (5 МГц – 1 ГГц)

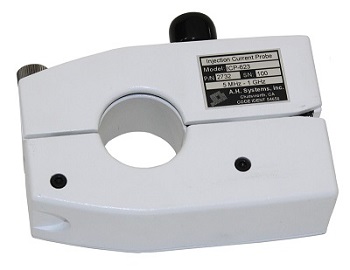

Инжекционный пробник ICP-623

В НАСТОЯЩЕЕ ВРЕМЯ НЕ ВЫПУСКАЕТСЯ !


Характеристики пробника ICP-623


• Диапазон ICP-623 частот: 5 – 1000 МГц

• ВЧ инжекционное тестирование

• Потери (вносимые): 6 – 30 дБ

• Мощность max: 50 Вт

• Значение тока max: 30 А

• Тип разъема пробника: N (f)

• Апертура (диафрагма): 1.25” (32мм)


Особенности пробника ICP-623


• Высокочастотный широкополосный отклик

• Конструкция с раздельным зажимом

• Индивидуальная калибровка


Цена по запросу, e-mail: info@ahsystems.ru

Описание инжекционного пробника ICP-623


Пробник ICP-623 представляет собой инжекционный токовый пробник, предназначенный для измерений в проводах больших РЧ токов (связанных индуктивно) через апертуру.

Измерения с помощью зондов ICP-623 поддерживают MIL-STD 461.

При осуществлении тестирования инжекционный пробник ICP-623 обеспечивает минимальные вносимые потери на своей рабочей частоте 5 – 1000 МГц.

Пробники ICP-623 эффективны для измерений цепей сигнальных и питающих, а также контуров управления оборудования, которое тестируется на восприимчивость (иммунитет) к наведенным сигналам и/или на помехоустойчивость.

Инжекционные пробники модели ICP-623 применяются для таких стандартов, как: IEC-801-6, EN-50081-1, ст.DO-160 и TR-EOP-000063.


Рекомендуемые принадлежности для ICP-623


CPF-631 (устройство для калибровки пробников)

SAC-211 (3м кабель, N/N, RG-214)


Дополнительная информация по ICP-623


Руководство по эксплуатации ICP-623 (по запросу)

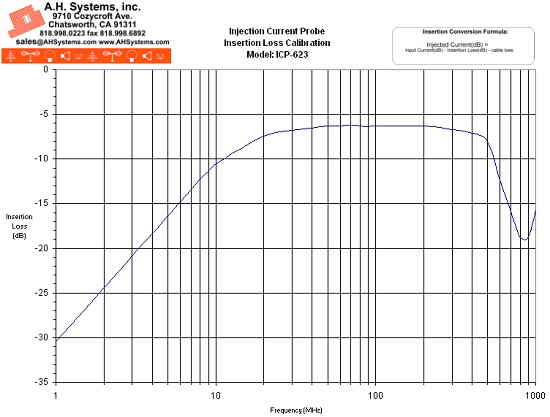

График вносимых потерь ICP-623


График потерь ICP-623
