ВЧ кабель с низкими потерями (до 40 ГГц)

Кабель с низкими потерями



Характеристики ВЧ кабеля


• Частотный диапазон (ток постоянный): до 40 ГГц.

• Гибкая и прочная конструкция кабельных сборок.

• Импеданс (сопротивление) составляет: 50 Ом.

• Тип разъемов кабеля Low-Loss: N, SMA, 2.9 мм.

• Все типы кабеля проходят индивидуальную калибровку.

• Кабельные сборки согласно требованиям на заказ.



Цена по запросу, e-mail: info@ahsystems.ru

Описание кабеля с низкими потерями

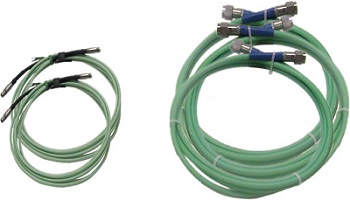

Кабель A.H.Systems с низкими потерями (или Low-Loss Cables) используется для высокочастотных измерений и испытаний на частотах до 40 ГГц.

Для антенн A.H.Systems используется также стандартный РЧ кабель до 10 ГГц.

Гибкий кабель Low-Loss является предпочтительным вариантом среди стандартных типов кабельной продукции.

Такие модели кабеля с увеличенной пропускной мощностью, низким значением КСВ, высокочастотными возможностями могут изготавливаться не только стандартной, но и необходимой для Заказчика длиной.

Общее затухание кабеля возможно рассчитать, указав его метраж и необходимые частоты.


Модели кабеля Low-Loss серии SAC


МодельДиапазон частотРазъемы Стандартная длина Максимальная мощность (18 ГГц)
SAC-18G до 18,0 ГГц N (m) 3,0 метра 450 Вт
SAC-26G до 26,5 ГГц SMA (m) 3,0 метра 150 Вт
SAC-40G до 40,0 ГГц 2,9 мм (m) 1,5 метра 105 Вт

Применение ВЧ кабеля Low-Loss


Наборы антенн A.H.Systems:

АК-18G (Несколько разнотипных антенн)

AK-26G (Несколько разнотипных антенн)

AK-40G (Несколько разнотипных антенн)

AK-285T (Передающие антенны для измерения степени экранирования)

AK-285R (Приемные антенны для тестирования степени экранирования)

AK-571-4 (Антенны рупорные двух-гребневые)


Биконические антенны A.H.Systems:

SAS-547 (1 КГц - 18 ГГц)


Рупорные антенны A.H.Systems:

SAS-571 (700 МГц - 18 ГГц)

SAS-572 (18 ГГц - 26,5 ГГц)

SAS-573 (26,5 ГГц - 40 ГГц)

SAS-574 (18 ГГц - 40 ГГц)

SAS-575 (1 ГГц - 4 ГГц)

SAS-584 (5,85 ГГц - 8,20 ГГц)

SAS-585 (8,2 ГГц - 12,4 ГГц)

SAS-586 (12,4 ГГц - 18,0 ГГц)

SAS-587 (18,0 ГГц - 26,5 ГГц)

SAS-588 (26,5 ГГц - 40,0 ГГц)
