Рупорная антенна SAS-574 (18 ГГц – 40 ГГц)

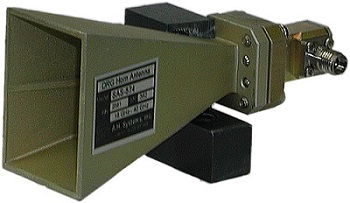

Рупорная антенна SAS-574

Характеристики антенны SAS-574


• Диапазон антенны SAS-574: 18,0 – 40,0 ГГц

• Коэффициент усиления равен: 15 - 21.2 дБи

• Фактор антенны составляет: 40.3 - 41.1 дБ/м

• Мощность пост. максимальная: 10 Вт

• Излучение поля максимальное: 150 В/м

• Коэффициент КСВ: 1.2:1 (max 1.5:1)

• Импеданс (nominal): 50 Ом

• Тип разъема: WRD-180C24 - 2.9 мм (f)

• База монтажная модели: 1/4 - 20 (f) резьба

• Длина/ширина/высота: 8,9/3,0/4,1 см

• Вес рупорной антенны: 0,090 кг


Особенности антенны SAS-574


• Диапазон по частотам: 18,0 – 40,0 ГГц

• Функции устройства на измерение и излучение

• Поляризация антенны SAS-574: линейная

• Калибровка индивид. (на 1 м, горизонт. поляризация)

• Тестирование на станд.: MIL-STD (военн.), FCC, Tempest и VDE

Цена по запросу, e-mail: info@ahsystems.ru

Описание рупорной антенны SAS-574


Антенна SAS-574 представляет собой широкополосную 2-х гребневую рупорную антенну от AHSystems, которая используется на частотах 18 – 40 ГГц.

Высокое значение коэффициента усиления (15 - 21.2 дБи), низкий КСВ (1.2:1), сверхпрочная конструкция изделия, стойкость к высокой мощности (до 10 Вт) делают рупорную антенну SAS-574 идеальной для проведения эффективного тестирования на помехоустойчивость и также на излучение.

Рупорная антенна SAS-574, являясь широкополосной антенной, значительно сокращает время (t) тестирования и превосходно подходит для большинства используемых в настоящие дни стандартов.

Отметим, что для двух-гребенчатой рупорной антенны SAS-574 предусматриваются дополнительные принадлежности от A.H.Systems, такие как: предусилитель, штатив с головкой вращения, кабель и прочее.


Рекомендуемые принадлежности для SAS-574


PAM-1840 (Предусилитель, 18 - 40 ГГц, усиление 20 дБ)

SAC-40G-1.5 (Кабель, 1.5 м, 2.9 мм, с низкими потерями)

ATU-510 (Штатив для антенны, дерево)

AEH-510 (Вращающаяся головка для штатива, пластик)


Дополнительная информация по антенне SAS-574

• Техническое описание антенны SAS-574 (по запросу)

• Антенна SAS-574. Мощностные требования (1 метр) для напряженности поля (по запросу)

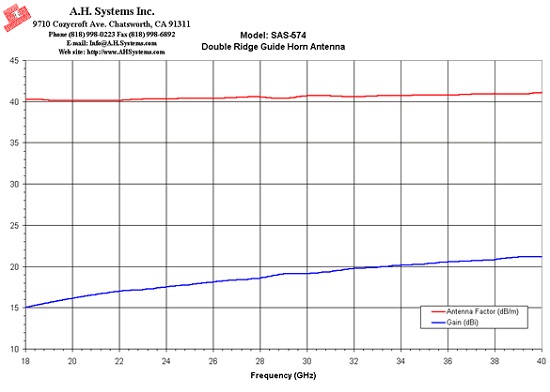

• SAS-574 Typical Antenna Factor Plot

AF SAS-574

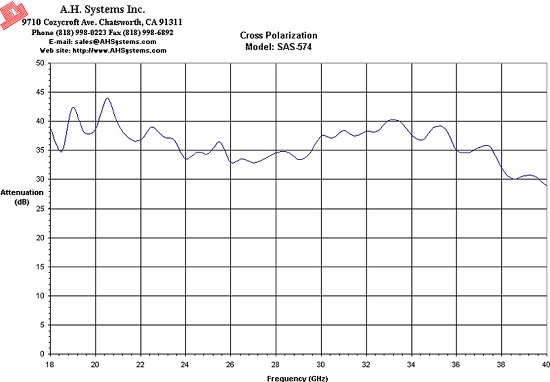

• SAS-574 Cross Polarization Attenuation

CP SAS-574

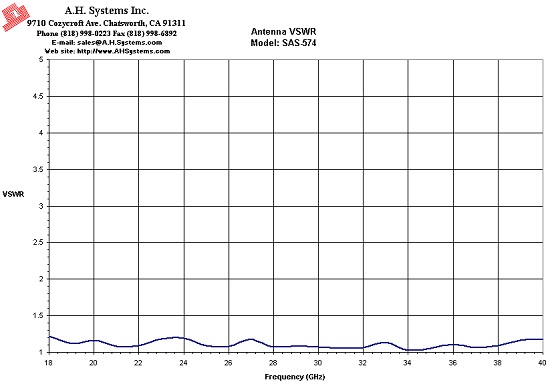

• Antenna SAS-574 VSWR (КСВН)

VSWR SAS-574
