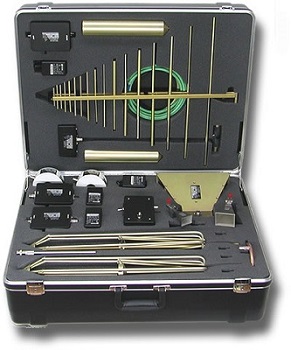

Набор антенн AK-40G (20 Гц – 40 ГГц)
Особенности AK-40G
• Частотный диапазон:
- 20 Гц – 40 ГГц.
• Работа антенн:
- прием сигналов,
- передача сигналов.
• Конструкция:
- повышенная надежность,
- высокая прочность.
• Возможности:
- для мобильных измерений,
- для стационарных измерений.
• Тестирование по:
- VDE, MIL-STD, FCC и Tempest.
• Состав набора:
- разные типы антенн,
- необходимые аксессуары,
- портативный переносной кейс.
• Индивидуальная калибровка оборудования.
• Производство набора антенн: A.H.Systems.
Цена по запросу, e-mail: info@ahsystems.ru
Описание набора AK-40G
Набор антенн AK-40G – это мобильное решение для эффективного проведения измерений на разных объектах.
Комплект от A.H.Systems вобрал в себя самое нужное оборудование, которое легко и оперативно разворачивается для проведения работ.
В комплекте AK40G имеются разнотипные антенны (рупорные, логопериодические, биконические и др.), пробники, кабель, адаптеры и различные приспособления (штатив, поворотная головка).
Собранное оборудование умещается в специальный кейс, который позволяет легко менять дислокацию специалисту.
Каждая деталь и элемент набора размещается в своем отсеке переносного кейса, что обеспечивает 100% гарантию сохранности от случайных деформаций или повреждений.
Все технические средства AK-40G имеют превосходное качество, а также повышенную надежность.
Набор антенн AK-40G – идеальное решение для оперативного мобильного тестирования!
Комплектация набора антенн AK-40G
| Состав комплекта AK-40G | Частотный диапазон | Описание набора A.H.Systems |
| SAS-510-2 | 290 МГц – 2000 МГц | Антенна логопериодическая |
| SAS-542 | 20 МГц – 330 МГц | Антенна биконическая |
| SAS-550-1B | 9 кГц – 60 МГц | Антенна вибраторная, активная |
| SAS-560 | 20 Гц – 2 МГц | Антенна рамочная, пассивная |
| SAS-571 | 700 МГц – 18 ГГц | Антенна рупорная, двухгребневая |
| SAS-574 | 18 ГГц – 40 ГГц | Антенна рупорная, стандартного усиления |
| BCP-610 | 20 Гц – 20 МГц | Пробник токовый, широкополосный |
| BCP-611 | 10 кГц – 150 МГц | Пробник токовый, широкополосный |
| TSC-542 | Кейс для антенн транспортировочный, 28"x23"x10", 35 фунтов | |
| SAC-18G-3 | до 18 ГГц | Кабель 3 м (N/N), с низкими потерями |
| SAC-40G-1.5 | до 40 ГГц | Кабель 1.5 м (2.9мм/2.9мм), с низкими потерями |
| ADP-202 | Адаптер N(f) to BNC(m) | |
| ADP-202 | Адаптер N(f) to BNC(m) | |
| ADP-203 | Адаптер N(f) to SMA(m) | |
| ATU-510 | Штатив, деревянный | |
| AEH-510 | Головка вращающаяся, угол и азимут | |
| TCC-510 | Футляр для штатива, 46”x8”, 18.6 фунтов |
Опция №1
• Предусилитель PAM-0118P (20 МГц – 18 ГГц, усиление 33 дБ).
• Кабель SAC-18G-0.5 (до 18 ГГц) 1/2м с низкими потерями (1.6 дБ ослабление @ 18 ГГц).
Опция №2
• Предусилитель PAM-1840 (18 ГГц – 40 ГГц, усиление 20 дБ).
• Кабель SAC-40G-0.5 (до 40 ГГц) 1/2м с низкими потерями (10 дБ ослабление @ 40 ГГц).
Дополнительная информация по AK-40G
• Руководство по эксплуатации набора AK-40G (по запросу).
