Набор антенн AK-26G (20 Гц – 26 ГГц)

набор антенн AK-26G


Набор антенн AK-26G


• Диапазон частот:

- 20 Гц – 26 ГГц.

• Работа антенн:

- функции на прием,

- функции на передачу.

• Конструкция:

- высокая надежность,

- повышенная прочность.

• Возможности:

- для мобильных измерений,

- для стационарных измерений.

• Тестирование согласно:

- VDE, FCC, MIL-STD, Tempest.

• Состав набора:

- антенны разных типов,

- необходимые аксессуары,

- переносной портативный кейс.

• Индивидуальная калибровка оборудования.

• Производство набора антенн: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

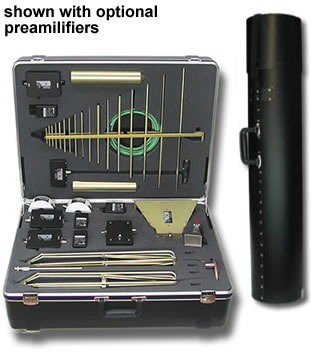

Описание набора AK-26G


AK-26G - набор антенн A.H.Systems, в который входит универсальное оборудование, а также дополнительные принадлежности для выполнения измерений и тестирований, необходимых Заказчику.

Среди антенн в комплекте AK-26G есть: биконическая антенна SAS-542, логопериодическая антенна SAS-510-2, вибраторная антенна SAS-550-1B, пассивная антенна SAS-560, 2-х гребневый рупор SAS-571, рупор SAS-572.

Все антенны A.H.Systems обладают безупречными характеристиками, которые их делают сверхнадежными и высокоточными средствами измерений.

Мобильный набор антенн AK26G предусматривает также удобные аксессуары, которые позволяют специалистам проводить измерения оперативно и эффективно.

Кроме антенн в комплекте имеются: пробники, антенный штатив, вращающаяся головка для антенны, специальный кабель, адаптеры, футляр, переносной кейс.

Фирменный кейс предусматривает отдельные емкости для каждого элемента набора.

При транспортировке комплекта AK-26G гарантируется полная сохранность оборудования и всех элементов.

Набор антенн AK-26G является идеальным решением для оперативных измерений!


Комплектация набора антенн AK-26G


Состав комплекта AK-26GЧастотный диапазонОписание набора A.H.Systems
SAS-510-2290 МГц – 2000 МГцАнтенна логопериодическая
SAS-54220 МГц – 330 МГцАнтенна биконическая
SAS-550-1B9 кГц – 60 МГцАнтенна вибраторная, активная
SAS-56020 Гц – 2 МГцАнтенна рамочная, пассивная
SAS-571700 МГц – 18 ГГцАнтенна рупорная, двухгребневая
SAS-57218 ГГц – 26.5 ГГцАнтенна рупорная, стандартного усиления
BCP-61020 Гц – 20 МГцПробник токовый, широкополосный
BCP-61110 кГц – 150 МГцПробник токовый, широкополосный
TSC-542Кейс для антенн транспортировочный, 28"x23"x10", 35 фунтов
SAC-26G-3до 26 ГГцКабель 3 м, 3.5мм/3.5мм, с низкими потерями
ADP-202Адаптер N(f) to BNC(m)
ADP-206Адаптер (QTY 2) SMA(f) to N(m)
ATU-510Штатив, деревянный
AEH-510Головка вращающаяся, угол и азимут
TCC-510Футляр для штатива, 46”x8”, 18.6 фунтов

Опции для комплекта AK-26G


PAM-0126 - Предусилитель (20 МГц – 26,5 ГГц, усиление 30 дБ).

SAC-26G-0.5 - Кабель (до 26,5 ГГц, ослабление сигнала 2,2 дБ @ 26 ГГц).


Дополнительная информация


• Руководство по эксплуатации набора AK-26G (по запросу).
