Набор антенн AK-7G (20 Гц – 7 ГГц)


набор антенн AK-7G

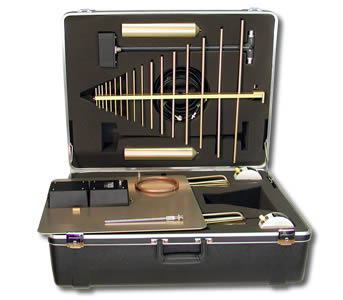

Набор антенн AK-7G


• Диапазон частот:

- 20 Гц – 7 ГГц.

• Антенны в наборе:

- принимающие,

- передающие.

• Конструкция:

- прочная для всех элементов.

• Возможности использования:

- для мобильных решений по измерениям.

• Проверка согласно:

- VDE, Tempest, MIL-STD, FCC.

• Состав набора:

- разнотипные антенны,

- переносной портативный кейс,

- полезные необходимые аксессуары.

• Индивидуальная калибровка оборудования.

• Производство набора антенн: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание комплекта AK-7G


AK-7G представляет собой комплект, который в себя включает: надежные антенны с отличными характеристиками, штатив и головку (угол, азимут), токовые пробники, кабель, аксессуары, переносной кейс.

Среди антенн, которые входят в комплект A.H.Systems AK-7G, есть биконические, логопериодические, вибраторные антенны.

Данный набор антенн AK-7G позволяет оперативно и эффективно проводить радиоизмерения, тестирование согласно стандартам, указанным выше.

Любой элемент имеет свою ячейку в транспортировочном надежном кейсе, что обеспечивает превосходную сохранность от все возможных деформаций и поломок.

Набор AK-7G – это отличное решение для мобильных измерений!


Комплектация набора антенн AK-7G


Состав комплекта AK-7GЧастотный диапазонОписание набора A.H.Systems
SAS-510-7290 МГц – 7000 МГцАнтенна логопериодическая
SAS-54220 МГц – 330 МГцАнтенна биконическая
SAS-550-1B9 кГц – 60 МГцАнтенна вибраторная, активная
SAS-56020 Гц – 2 МГцАнтенна рамочная, пассивная
BCP-61020 Гц – 20 МГцПробник токовый, широкополосный
BCP-61110 кГц – 150 МГцПробник токовый, широкополосный
TSC-542Кейс для антенн транспортировочный, 28"x23"x10", 35 фунтов
SAC-211Кабель 3 м, N(m) to N(m)
ADP-202Адаптер N(f) to BNC(m)
ATU-510Штатив, деревянный
AEH-510Головка вращающаяся, угол и азимут
TCC-510Футляр для штатива, 46”x8”, 18.6 фунтов

Опции для комплекта AK-7G


• Предусилитель PAM-0207 (20 МГц – 7 ГГц, усиление 30 дБ).

• Кабель SAC-211-0.5 (до 10 ГГц, ослабление сигнала 0,5 дБ @ 1 ГГц).


Дополнительная информация по AK-7G


• Руководство по эксплуатации набора AK-7G (по запросу заказчика).
