Набор антенн AK-4G (20 Гц – 4 ГГц)


набор антенн AK-4G

Набор антенн AK-4G


• Частотный охват:

- 20 Гц – 4 ГГц.

• Функции антенн:

- передающие,

- принимающие.

• Конструкция:

- прочная для всех элементов.

• Возможности использования:

- для мобильных измерений.

• Тесты на соответствие:

- Tempest, VDE, MIL-STD, FCC.

• Состав набора:

- разнотипные антенны,

- необходимые аксессуары,

- портативный переносной кейс.

• Индивидуальная калибровка оборудования.

• Производство набора антенн: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

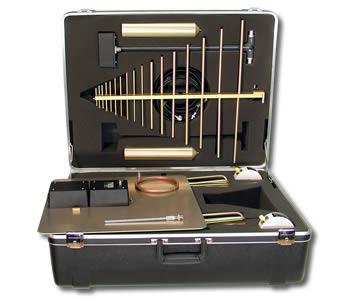

Описание набора антенн AK-4G


Комплект антенн AK-4G от A.H.Systems состоит из высоконадежных технических средств и необходимых принадлежностей, позволяющих легко и оперативно проводить мобильные радиоизмерения и тестирования.

Комплект AK-4G включает разнотипные антенны (логопериодические, вибраторные, биконические), датчики, штатив для антенн, головку вращения, кабель и др.

Каждый элемент набора размещается в транспортировочном кейсе, в персональном отсеке. Такое распределение элементов в предохраняющие отсеки исключает поломки или какие-либо деформации.

Набор антенн AK-4G быстро разворачивается для проведения необходимых измерений или тестирований и собирается в специальный, удобный для транспортировки, кейс.


Комплектация набора антенн AK-4G


Состав комплекта AK-4GЧастотный диапазонОписание набора A.H.Systems
SAS-510-4290 МГц – 4000 МГцАнтенна логопериодическая
SAS-54220 МГц – 330 МГцАнтенна биконическая
SAS-550-1B9 кГц – 60 МГцАнтенна вибраторная, активная
SAS-56020 Гц – 2 МГцАнтенна рамочная, пассивная
BCP-61020 Гц – 20 МГцПробник токовый, широкополосный
BCP-61110 кГц – 150 МГцПробник токовый, широкополосный
TSC-542Кейс для антенн транспортировочный, 28"x23"x10", 35 фунтов
SAC-211Кабель 3 м, N(m) to N(m)
ADP-202Адаптер N(f) to BNC(m)
ATU-510Штатив, деревянный
AEH-510Головка вращающаяся, угол и азимут
TCC-510Футляр для штатива, 46”x8”, 18.6 фунтов

Опции для комплекта AK-4G


PAM-0204 - Предусилитель (частоты 20 МГц – 4 ГГц, усиление 24 дБ).

SAC-213-0.5 - Кабель (до 5 ГГц, ослабление сигнала 0.7 дБ при 1 ГГц).


Дополнительная информация по AK-4G


• Руководство по эксплуатации набора AK-4G (по запросу).
