Набор антенн AK-18G (20 Гц – 18 ГГц)

набор антенн AK-18G


Набор антенн AK-18G


• Полоса частот:

- 20 Гц – 18 ГГц.

• Работа антенн:

- на прием,

- на передачу.

• Конструкция:

- надежная,

- высокопрочная.

• Возможности:

- для стационарных измерений,

- для мобильных измерений.

• Тестирование согласно:

- Tempest, MIL-STD, VDE, FCC.

• Состав набора:

- антенны разных типов,

- необходимые принадлежности,

- переносной портативный кейс.

• Индивидуальная калибровка оборудования.

• Производство набора антенн: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

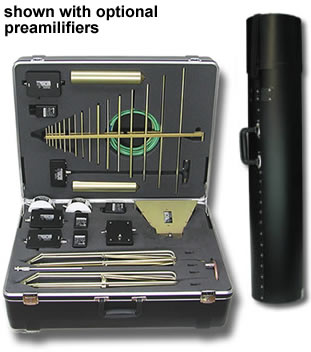

Описание набора AK-18G


Набор AK-18G содержит надежные и проверенные в работе антенны A.H.Systems, среди которых есть как пассивные, так и активные модели.

В комплект AK-18G включена логопериодическая антенна, рупорная двух-гребневая антенна, а также вибраторная антенна.

Все антенны A.H.Systems имеют великолепные характеристики, что позволяет измерять и тестировать на соответствие многих стандартов.

Кроме того, к антенному комплекту прилагается много принадлежностей и аксессуаров, таких как: токовые пробники, штатив для антенн, головка для поворота антенны, кабель, чехол, кейс.

Каждый элемент AK-18G имеет в кейсе отделение, которое гарантирует сохранность от внешних воздействий.

Оборудование набора легко и быстро развертывается для начала проведения испытательных работ.

комплект антенн AK-18G, собранный в кейс, очень удобно перемещать или переносить в необходимое место.


Комплектация набора антенн AK-18G


Состав комплекта AK-18GЧастотный диапазонОписание набора A.H.Systems
SAS-510-2290 МГц – 2000 МГцАнтенна логопериодическая
SAS-54220 МГц – 330 МГцАнтенна биконическая
SAS-550-1B9 кГц – 60 МГцАнтенна вибраторная, активная
SAS-56020 Гц – 2 МГцАнтенна рамочная, пассивная
BCP-61020 Гц – 20 МГцПробник токовый, широкополосный
BCP-61110 кГц – 150 МГцПробник токовый, широкополосный
TSC-542Кейс для антенн транспортировочный, 28"x23"x10", 35 фунтов
SAC-18G-3Кабель 3 м, N(m) to N(m)
ADP-202Адаптер N(f) to BNC(m)
ATU-510Штатив, деревянный
AEH-510Головка вращающаяся, угол и азимут
TCC-510Футляр для штатива, 46”x8”, 18.6 фунтов

Опции для комплекта AK-18G


• Предусилитель PAM-0118P (20 МГц – 18 ГГц, усиление 31 дБ).

• Кабель SAC-18G-0.5 (0,5 м высокоточный N/N, ослабление сигнала 1,6 дБ @ 18 ГГц).


Дополнительная информация по AK-18G


• Руководство по эксплуатации набора AK-18G (по запросу).



Наборы и комплекты антенн A.H.Systems


• Набор штыревых антенн AK-HFR.

• Набор рупорных антенн AK-571-4.

• Набор из штыревой и рамочной антенны EHA-51B.

• Наборы дипольных антенн: TDS-535, TDS-535-2, TDS-536.

• Наборы для измерения эффективности экранирования: AK-285T, AK-285R.

• Комплекты билогопериодических антенн: AK-521F-2, AK-521F-4, AK-521F-7.

• Наборы разнотипных антенн: AK-2G, AK-4G, AK-7G, набор AK-18G, AK-26G, AK-40G.
