Набор антенн EHA-51B (1 кГц – 60 МГц)




набор антенн EHA-51B

Набор антенн EHA-51B


• Диапазон частот:

- 1 кГц - 60 МГц.

• Тип антенн:

- рамочная,

- активная вибраторная.

• Возможности:

- тестирование поля магнитного,

- тестирование поля электрического.

• Особенности:

- работа от батареи,

- антенны высокой чувствительности,

- компактный и легкий портативный набор.

• Стандарты:

- Tempest, VDE, MIL-STD.

• Индивидуальная калибровка оборудования.

• Производство набора антенн: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание набора антенн EHA-51B

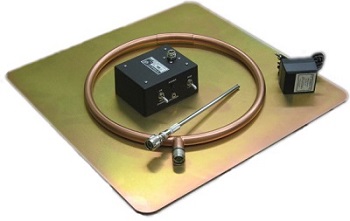

Набор EHA-51B состоит из активной вибраторной 41” и рамочной антенны 12” производства AH Systems.

Комплект антенн EHA-51B охватывает достаточно широкий диапазон (1 кГц – 60 МГц) и отлично справляется с измерениями полей электрических и магнитных.

Антенны идеально подходят для мгновенного сканирования пропускной способности электрического поля, с использованием приемного устройства с входным сопротивлением 50 Ом.

Комплект антенн EHA-51B применяется для эффективного тестирования E и H полей по MIL-STD, VDE и Tempest.

Набор идеально подходит для испытаний на излучение с высокой надежностью.


Характеристики EHA-51B

Электрические характеристики

• Макс. диапазон: 1 кГц – 60 МГц.

• Импеданс: 50 Ом.

• Коннекторы: BNC (f), N (f).

• Монтажная база: резьба 1/4 - 20 (f).

Физические характеристики

• Длина/Ширина - 45,7 см/45,7 см.

• Высота набора со стержнем: 104 см.

• Высота набора с рамкой (петлей): 42,7 см.

• Вес набора: 2,5 кг.


Комплектация набора EHA-51B


• Предусилитель с переключением.

• Экранированная рамочная антенна 12”.

• Телескопическая штыревая антенна 41”.

• Устройство зарядное.

• Адаптер ADP-201 BNC(f) to N(m).


Дополнительная информация


• Техническое описание антенн EHA-51B (по запросу).


Технические диаграммы антенн EHA-51B

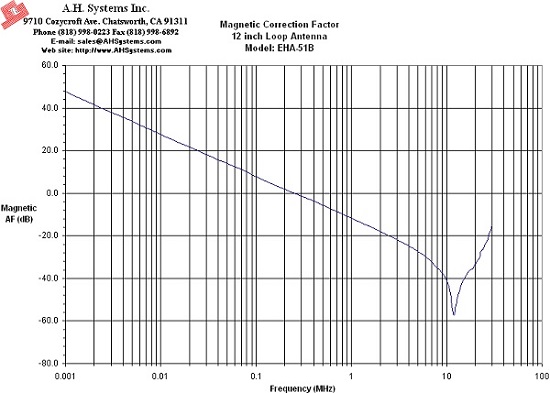

• Фактор (КПД) антенны рамочной EHA-51B


AF EHA-51B Loop

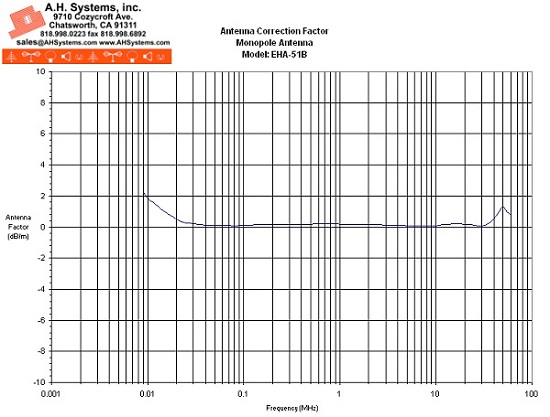

• Фактор (КПД) антенны вибраторной EHA-51B


AF EHA-51B Rod
