Набор антенн TDS-535 (25 МГц – 1 ГГц)
Особенности TDS-535
• Диапазон частот:
- 25 МГц - 1000 МГц.
• Тип антенн:
- настроенные диполи.
• Особенности:
- высокопрочная конструкция,
- малые потери и низкий КСВ,
- симметрирующее устройство FCC.
• Возможности:
- тестирование излучений,
- высокоточные ЭМ измерения,
- измерения затуханий (FCC или VDE).
• Состав набора:
- антенны дипольные - 4 шт,
- необходимые принадлежности,
- транспортировочный кейс.
• Индивидуальная калибровка оборудования.
• Производство набора антенн: A.H.Systems.
Цена по запросу, e-mail: info@ahsystems.ru
Описание набора диполей TDS-535
Набор TDS-535 представляет собой комплект настроенных дипольных антенн A.H.Systems в соответствии со стандартом для точных измерений области затуханий (ANSI C63.5, OET-55) и ЭМ измерений.
Полуволновые диполи с симметричной конструкцией проходят индивидуальную калибровку на 3м и 10м, согласно ANSI C63.5.
Данный набор настроенных диполей для частот менее 1 ГГц можно считать эталонным.

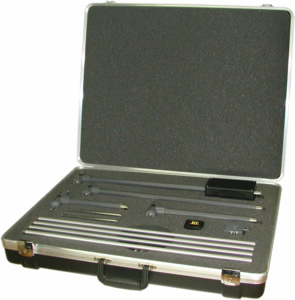

Набор TDS-535 включает: 4-е симметричных монтажных зажима, элемент расширения стержней, телескопические элементы, кабель (10 м), рулетку и крепление для антенного штатива. Каждый такой комплект технических средств размещается в легком и очень прочном кейсе, удобном для транспортировки.
По желанию заказчика можно заказать двойной набор диполей в одном кейсе TDS-535-2.
Комплектация набора антенн TDS-535
| Состав набора TDS-535 | Частотный диапазон | Описание набора A.H.Systems |
| FCC-1 | 25 МГц – 70 МГц | Антенна дипольная, настроенная |
| FCC-2 | 65 МГц – 180 МГц | Антенна дипольная, настроенная |
| FCC-3 | 170 МГц – 340 МГц | Антенна дипольная, настроенная |
| FCC-4 | 325 МГц – 1000 МГц | Антенна дипольная, настроенная |
| SAC-213-10 | до 5 ГГц | Кабель 10 м, N(m) - N(m) |
| TSC-535 | Кейс для настроенных диполей, 28" х 23" х 7" | |
| Выдвижные элементы | ||
| Телескопические элементы | ||
| Симметричный монтажный зажим | ||
| Рулетка |
Рекомендуемые принадлежности
• PAM-0202 - Предусилитель (20 МГц – 2 ГГц, усиление до 30,4 дБ).
• ATU-510 - Штатив для антенны, деревянный.
• AEH-510 - Вращающаяся головка по азимуту и высоте.
Дополнительная информация
• Руководство по эксплуатации набора TDS-535 (по запросу).
• Техническое описание набора TDS-535 (по запросу).
