Набор антенн TDS-536 (VHF/UHF)



набор антенн TDS-536

Набор антенн TDS-536


• Диапазоны частот:

- 50 МГц - 220 МГц,

- 325 МГц - 1000 МГц.

• Тип антенн:

- диполи настроенные.

• Состав набора:

- настроенные диполи - 2 шт,

- дополнительные аксессуары,

- портативный переносной кейс.

• Возможности:

- тестирование на излучение,

- тестирование по диапазонам VHF, UHF, FM.

• Особенности:

- симметрирующее FCC устройство,

- высокопрочная, надежная конструкция,

- низкий показатель КСВ, малые потери.

• Калибровка оборудования индивидуальная (3 и 10 м).

• Производство набора дипольных антенн: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание набора диполей TDS-536


Набор TDS-536 включает настроенные диполи AH Systems, обеспечивающие точное стандартное тестирование по диапазонам FM, VHF, UHF.

Данный комплект настроенных диполей имеет симметрирующую конструкцию FCC.

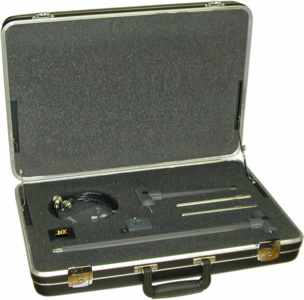

Все элементы набора TDS-536 располагается в переносном кейсе, который их защищает от повреждений.

В этот прочный легкий кейс входят: два симметрирующих элемента, зажим для крепления к антенному штативу, кабель, рулетка.

Набор диполей TDS-536 весит всего 4,5 кг, являясь отличным портативным решением для измерений.

Оборудование проходит индивидуальную калибровку на 3 м и 10 м.


Комплектация набора антенн TDS-536


Состав набора TDS-536Частотный диапазонОписание набора A.H.Systems
TV-150 МГц – 220 МГцАнтенна дипольная, настроенная
TV-2325 МГц – 1000 МГцАнтенна дипольная, настроенная
SAC-213-10до 5 ГГцКабель 10 м, N(m) - N(m)
TSC-536Кейс для настроенных диполей, 21 1/2" х 17" х 5"
Телескопические элементы
Выдвижные элементы 17"
Зажим монтажный балуна
Рулетка

Рекомендуемые принадлежности


PAM-0202 - Предусилитель (20 МГц – 2 ГГц, усиление до 30,4 дБ).

ATU-510 - Штатив для антенны, деревянный.

AEH-510 - Вращающаяся головка по азимуту и высоте.


Дополнительная информация


• Руководство по эксплуатации набора TDS-536 (по запросу).
