Набор антенн TDS-535-2 (25 МГц – 1 ГГц)
Особенности TDS-535-2
• Диапазон частот:
- 25 МГц - 1000 МГц.
• Тип антенн:
- настроенные диполи.
• Возможности:
- тестирование излучений,
- высокоточные ЭМ измерения,
- измерения затуханий (FCC или VDE).
• Состав набора:
- диполи - 4 шт,
- дополнительные аксессуары,
- переносной портативный кейс.
• Особенности:
- малые потери, низкий коэфф. КСВ,
- надежная и высокопрочная конструкция,
- 4-е симметрирующих устройства (2 набора).
• Индивидуальная калибровка техники (3 м и 10 м).
• Производство набора антенн: A.H.Systems.
Цена по запросу, e-mail: info@ahsystems.ru
Описание набора диполей TDS-535-2
Набор TDS-535-2 состоит из настроенных дипольных антенн, которые обеспечивают стандарт для точных измерений затухания (ANSI C63.5, OET-55) и ЭМ измерений.

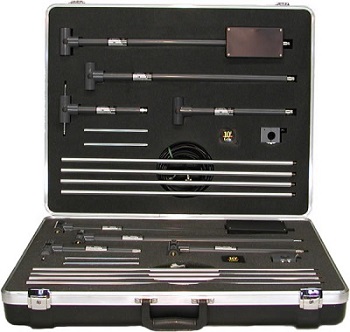

Все технические средства и аксессуары размещаются в специальном кейсе, удобном для транспортировки. Кейс имеет легкую и надежную конструкцию, предохраняющую элементы набора TDS-535-2 от повреждений.
Набор диполей TDS-535-2 включает: симметрирующие элементы, кабель, рулетку, зажим для крепления к штативу антенны.
Все оборудование проходит индивидуальную калибровку по ANSI C63.5 на 3 м и 10 м.
Комплектация набора антенн TDS-535-2
| Состав набора TDS-535-2 | Частотный диапазон | Описание набора A.H.Systems |
| FCC-1 | 25 МГц – 70 МГц | Антенна дипольная, настроенная |
| FCC-2 | 65 МГц – 180 МГц | Антенна дипольная, настроенная |
| FCC-3 | 170 МГц – 340 МГц | Антенна дипольная, настроенная |
| FCC-4 | 325 МГц – 1000 МГц | Антенна дипольная, настроенная |
| SAC-213-10 | до 5 ГГц | Кабель 10 м, N(m) - N(m) |
| TSC-535 | Кейс для настроенных диполей, 28" х 23" х 7" | |
| Выдвижные элементы | ||
| Телескопические элементы | ||
| Симметричный монтажный зажим | ||
| Рулетка |
Рекомендуемые принадлежности
• PAM-0202 - Предусилитель (20 МГц – 2 ГГц, усиление до 30,4 дБ).
• ATU-510 - Штатив для антенны, деревянный.
• AEH-510 - Вращающаяся головка по азимуту и высоте.
Дополнительная информация
• Руководство по эксплуатации набора TDS-535-2 (по запросу).
