Набор антенн AK-571-4 (700 МГц – 40 ГГц)


набор антенн AK-571-4

Набор антенн AK-571-4


• Диапазон частот:

- 700 МГц – 40 ГГц.

• Тип антенн:

- рупорные антенны.

• Состав набора:

- кабель,

- адаптер,

- антенны рупорные,

- транспортировочный кейс.

• Функции антенн:

- передачи и приема.

• Особенности:

- высокая чувствительность,

- компактность и мобильность.

• Тестирование согласно:

- Tempest, VDE, FCC, MIL-STD.

• Вес набора антенн AK-571-4: 5,4 кг

• Индивидуальная калибровка оборудования.

• Производство набора антенн: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание набора AK-571-4

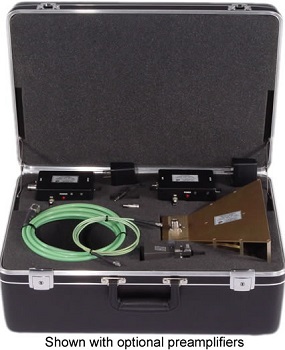

Комплект AK-571-4 включает в себя 2-х гребневые модели рупорных антенн (SAS-571, SAS-574), специальный кабель с малыми потерями, адаптер, переносной кейс.

Кейс имеет персональные ячейки для каждого элемента комплекта, а также ячейки для предусилителей к антеннам, которые можно заказать дополнительно.

Переносной кейс обеспечивает удобное размещение всего оборудования AK-571-4, а также предохраняет от случайных повреждений элементов.

Все оборудование A.H.Systems проходят индивидуальную калибровку.

Набор антенн AK-571-4 удобен для переноски и имеет небольшой вес (5,4 кг).


Комплектация набора антенн AK-571-4


Состав комплекта AK-571-4Частотный диапазонОписание набора A.H.Systems
SAS-571700 МГц – 18 ГГцАнтенна рупорная, двухгребневая
SAS-57418 ГГц – 40 ГГцАнтенна рупорная, стандартного усиления
SAC-18G-3до 18 ГГцКабель 3 м (N/N), с низкими потерями
SAC-40G-1.5до 40 ГГцКабель 1.5 м (2.9мм/2.9мм), с низкими потерями
ADP-203Адаптер N(f) to SMA(m)
TSC-571Кейс транспортировочный, 54см х 43см х 23см

Рекомендуемые принадлежности


PAM-0118P - Предусилитель (20 МГц – 18 ГГц, усиление 33 дБ).

PAM-1840 - Предусилитель (18 ГГц – 40 ГГц, усиление 20 дБ).

ATU-510 - Штатив (деревянный).

AEH-510 - Головка (вращение - угол, азимут).


Опция №1


PAM-0118P - Предусилитель (20 МГц – 18 ГГц, усиление 33 дБ).

SAC-18G-0.5 - Кабель (до 18 ГГц) 1/2м с низкими потерями (1.6 дБ ослабление @ 18 ГГц).


Опция №2


PAM-1840 - Предусилитель (18 ГГц – 40 ГГц, усиление 20 дБ).

SAC-40G-0.5 - Кабель (до 40 ГГц) 1/2м с низкими потерями (10 дБ ослабление @ 40 ГГц).


Опция №3


TCC-510 - Чехол для штатива (46" х 8").

ATU-510 - Штатив, деревянный.

AEH-510 - Головка вращающаяся, угол и азимут.


Дополнительная информация


• Руководство по эксплуатации набора AK-571-4 (по запросу).

• Техническое описание набора AK-40G (по запросу).
