Логопериодическая антенна SAS-510-2 (290 – 2000 МГц)

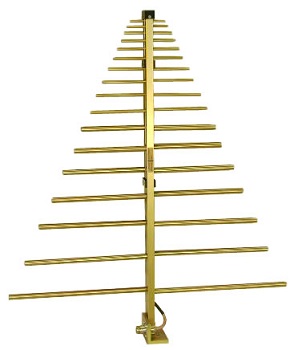

Логопериодическая антенна SAS-510-2

Характеристики антенны SAS-510-2


• Диапазон SAS-510-2 равен: 290 – 2000 МГц

• Направленная Log Periodic антенна

• Антенное усиление: 6,5 дБи

• Фактор антенны SAS-510-2: 14 - 32 дБ/м

• Значение КСВН: 1.45:1 (2.2:1 max)

• Максимальная мощность: 1000 Вт

• Максимальное излучение поля: 200 В/м

• Ширина пучка 3 дБ (E-поля): 45°

• Ширина пучка 3 дБ (H-поля): 100°

• Импеданс (номинальный): 50 Ом

• Разъем антенны имеет тип: N (F)

• База для монтажа: 1/4-20 резьба

• Длина/Ширина: 57,4 см/51,1 см

• Вес изделия составляет: 0,640 кг


Особенности модели SAS-510-2


• Широкий частотный диапазон (290 МГц – 2 ГГц)

• Прочная надежная конструкция оборудования

• Функциональная способность по излучению/измерению

• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)

• Для тестов: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE

• Гарантия на изделие: 3 года

Цена по запросу, e-mail: info@ahsystems.ru

Описание логопериодической антенны SAS-510-2


Антенна SAS-510-2 является логопериодической антенной (Log Periodic Antenna) A.H. Systems, которая применяется для диапазона 290 – 2000 МГц.

Модель антенны SAS-510-2 превосходно подходит для проведения тестирования по таким стандартам, как: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE.

Великолепные показатели по усилению, низкий КСВН, мощная возможность обработки, широкая частотная полоса - делают антенну SAS-510-2 высокоэффективной и удобной для осуществления тестирований.

Универсальная модель SAS-510-2 известна как логопериодический дипольный массив, позволяет проводить многие виды по исследованию, в том числе по ЭМИ.

Размер антенны является оптимальным для использования ее в измерительных камерах.

Характеристики SAS-510-2 по поляризации (по ст. CISPR) позволяют проводить измерения с минимальной погрешностью.

В случае, когда от антенны требуется повышенный динамический диапазон, применяется предусилитель (PAM-0202), который увеличивает чувствительность общей системы.

Легкая конструкция делает модель удобной в работе.

Направленная антенна Log Periodic SAS-510-2, элементы которой созданы из алюминиевого сплава и из нержавеющей стали (стойкие к коррозии), может эксплуатироваться в разных условиях (экранированная комната, различные сооружения, открытая местность).

Антенна A.H. Systems модели SAS-510-2 с расширенным частотным диапазоном – оптимальное и экономически эффективное решение для измерений затухания и излучения.


Рекомендуемые принадлежности для антенны SAS-510-2


ATU-510 (Штатив для антенны, деревянный)

AEH-510 (Головка по азимуту и углу, пластиковая)

PAM-0202 (Предусилитель)

SAC-213 (Кабель 3м, N/N, RG-58A/U)


Дополнительная информация по антенне SAS-510-2


Техническое описание антенны SAS-510-2 (по запросу)


Руководство по эксплуатации антенны SAS-510-2 (по запросу)


1 Meter Power Requirements SAS-510-2 (по запросу)


Технический чертеж антенны SAS-510-2 (по запросу)

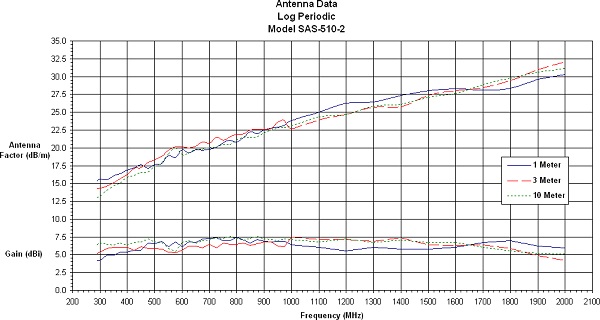

SAS-510-2 Typical Antenna Factor Plot (Фактор антенны)

AF SAS-510-2

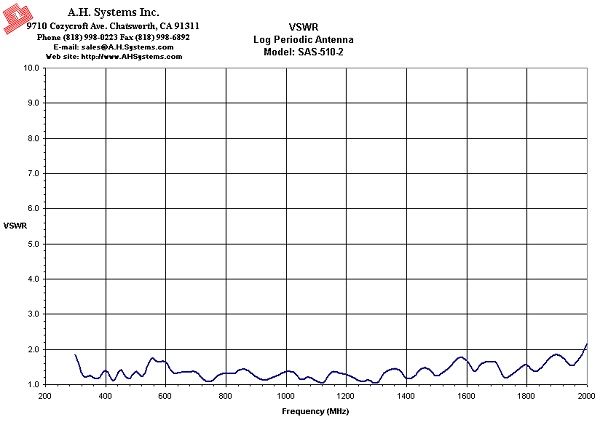

SAS-510-2 Typical VSWR (КСВН)

VSWR SAS-510-2

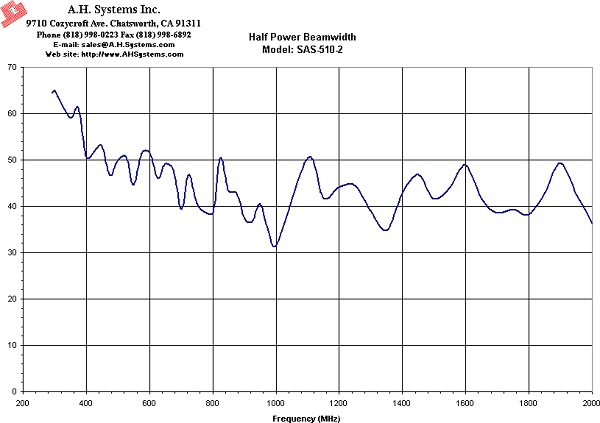

SAS-510-2 Half Power Beamwidth

HP SAS-510-2

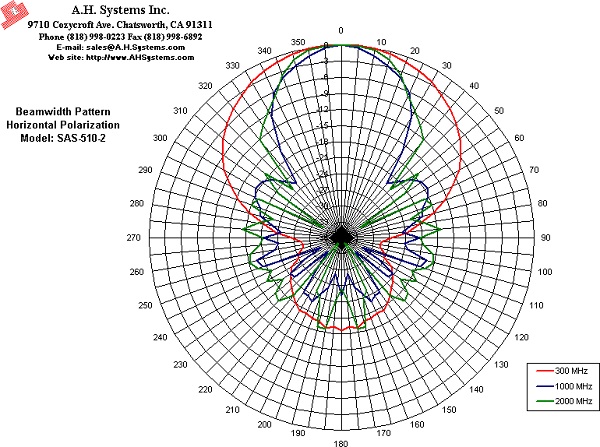

SAS-510-2 Beamwidth Pattern

RP SAS-510-2

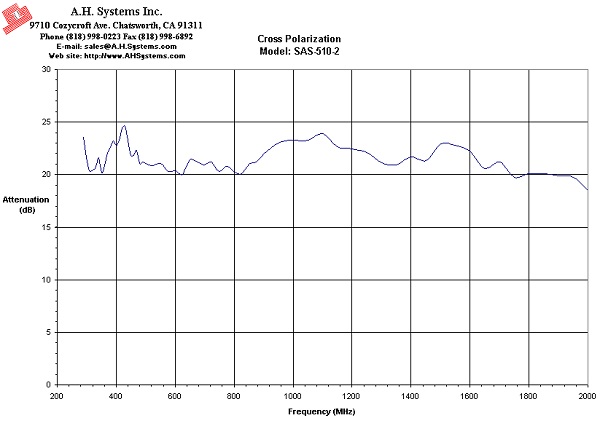

SAS-510-2 Cross Polarization Attenuation

CP SAS-510-2

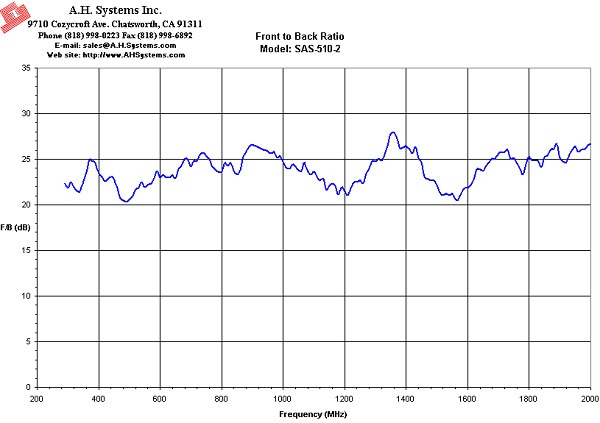

SAS-510-2 Front to Back Ratio

FB SAS-510-2
