Логопериодическая антенна SAS-515 (120 – 4000 МГц)

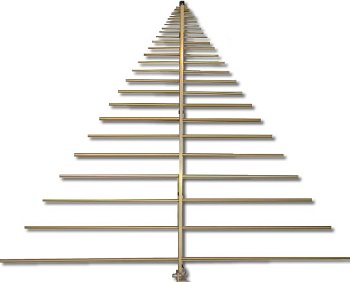

Логопериодическая антенна SAS-515

Характеристики SAS-515


• Диапазон SAS-515 равен: 120 – 4000 МГц

• Направленная Log Periodic антенна

• Антенное усиление: 6,5 дБи

• Максимальная мощность: 1000 Вт

• Максимальное излучение поля: 200 В/м

• Импеданс (номинальный): 50 Ом

• Разъем антенны имеет тип: N (F)

• База для монтажа: 1/4-20 резьба

• Длина/Ширина: 112,5 см/142,0 см

• Вес изделия составляет: 1,270 кг


ООсобенности модели SAS-515


• Очень широкий частотный диапазон

• Прочная конструкция оборудования

• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)

• Используется и для измерений (затухания) и для излучения

• Исп. стандарты для тестов: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE

Цена по запросу, e-mail: info@ahsystems.ru

В комплекте антенны SAS-515


LPM-510 (Крепление к штативу для логопериодической антенны)


Описание логопериодической антенны модели SAS-515


Антенна SAS-515 является логопериодической антенной (Log Periodic Antenna) A.H. Systems с линейной поляризацией и используется для частот 120 – 4000 МГц.

Конструкция модели SAS-515 разработана для обеспечения низкого значения КСВН и максимального показателя коэффициента усиления.

Широкополосная Log Periodic антенна SAS-515 превосходно подходит как для измерений (по затуханию), так и для производства излучения.

Эксплуатация SAS-515 возможна внутри различных помещений (в том числе экранированных) и снаружи (на открытом воздухе) без потерь ее высоких характеристик.

Великолепные показатели по усилению, широкая частотная полоса, легкая конструкция делают антенну SAS-515 удобной и высокопроизводительной для тестирований.

Логопериодическая модель антенны SAS-515 идеальна для проверки средств на ст.TEMPEST, ст.FCC, ст.военн.MIL-STD и ст.VDE.

Направленная антенна SAS-515 характеризуется высоким показателем усиления, низким значением КСВН, широким диапазоном от 120 до 4000 МГц.

Сфера использования современных логопериодических антенн, выпускаемых A.H. Systems, достаточно широка и разнообразна.


Рекомендуемые принадлежности для антенны SAS-515


ATU-510 (Штатив для антенны, деревянный)

AEH-510 (Головка по азимуту и углу, пластиковая)

PAM-0204 (Предусилитель)

SAC-213 (Кабель 3м, N/N, RG-58A/U)


Дополнительная информация по антенне SAS-515


Технический чертеж антенны SAS-515 (по запросу)

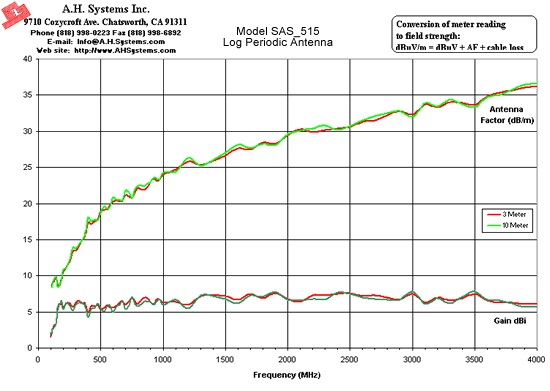

SAS-515 Typical Antenna Factor Plot (Фактор антенны)

AF SAS-515

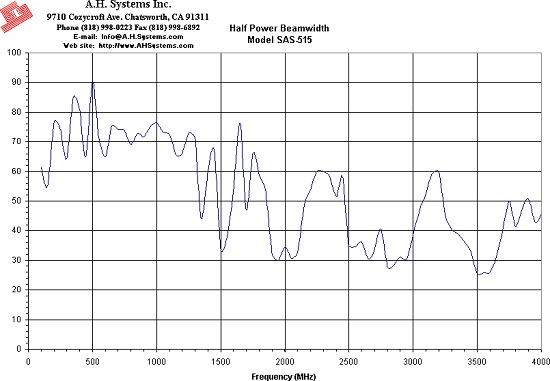

SAS-515 Half Power Beamwidth

HP SAS-515

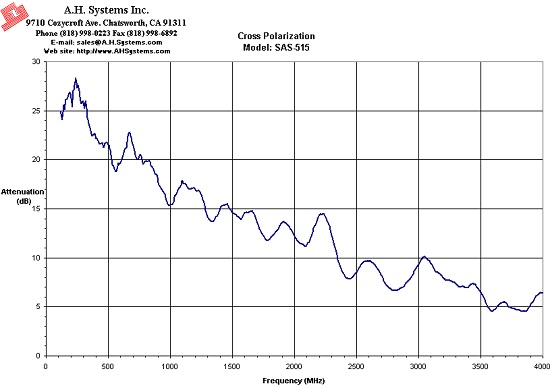

SAS-515 Cross Polarization Attenuation

CP SAS-515

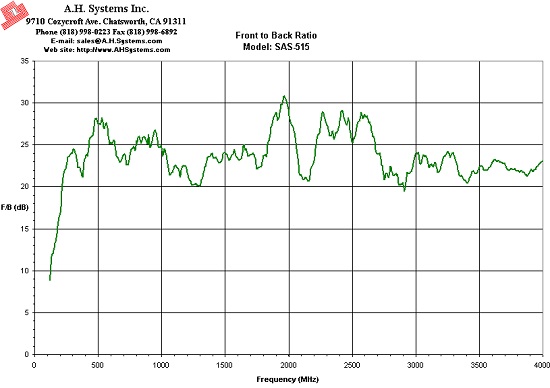

SAS-515 Front to Back Ratio

FB SAS-515

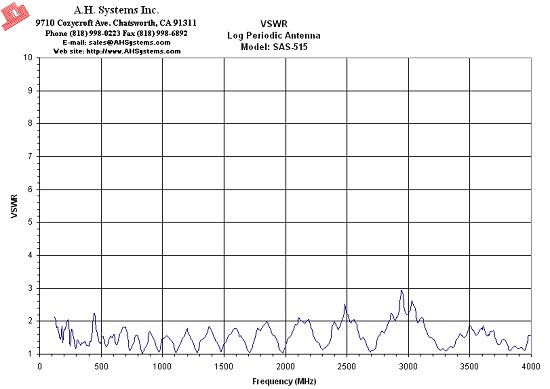

SAS-515 Typical VSWR (КСВН)

VSWR SAS-515
