Логопериодическая антенна SAS-519-4 (650 – 7000 МГц)

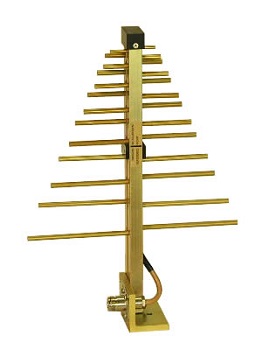

Логопериодическая антенна SAS-519-4

Характеристики SAS-519-4


• Диапазон SAS-519-4 равен: 650 – 7000 МГц

• Направленная Log Periodic антенна

• Антенное усиление: 6,7 дБи

• Фактор антенны равен: 20 – 38 дБ/м

• Максимальная мощность: 700 Вт

• Максимальное излучение поля: 200 В/м

• Импеданс (номинальный): 50 Ом

• Разъем антенны имеет тип: N (F)

• База для монтажа: 1/4-20 резьба

• Длина/Ширина: 28,1 см/20,8 см

• Вес изделия составляет: 320 гр.


Особенности модели SAS-519-4


• Широкий частотный диапазон

• Компактная и прочная конструкция оборудования

• Способность работы по излучению/измерению

• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)

• Подходит для теста коммуникационных/беспроводных систем

• Исп. стандарты для тестов: ст.TEMPEST, ст.FCC, в.ст.MIL-STD, ст.VDE

Цена по запросу, e-mail: info@ahsystems.ru

Описание логопериодической антенны модели SAS-519-4


Антенна SAS-519-4 является логопериодической антенной (Log Periodic Antenna) A.H. Systems и используется для измерений в диапазоне 650 – 7000 МГц.

Модель антенны SAS-519-4 превосходно подходит для проведения тестирования систем коммуникационных, а также беспроводных систем.

Великолепные показатели по усилению, широкая частотная полоса, легкая и компактная конструкция делают антенну SAS-519-4 удобной и производительной для тестирований.

Логопериодическая модель антенны SAS-519-4 идеальна для проверки систем сотовой связи, Wi-Fi, GPS, WiMAX и пр.

Направленная антенна SAS-519-4 характеризуется средним показателем усиления, низким значением КСВН, широким диапазоном от 650 до 7000 МГц.

Эффективность SAS-519-4 проявляется в разных условиях работы.

Сфера использования современных логопериодических антенн, выпускаемых A.H. Systems, достаточно широка и разнообразна.


Рекомендуемые принадлежности для антенны SAS-519-4


• ATU-510 (Штатив для антенны, деревянный)

• AEH-510 (Головка по азимуту и углу, пластиковая)

• PAM-0204 (Предусилитель)

• SAC-211 (Кабель 3м, N/N, RG-214U)


Дополнительная информация по антенне SAS-519-4


• Технический чертеж антенны SAS-519-4 (по запросу)

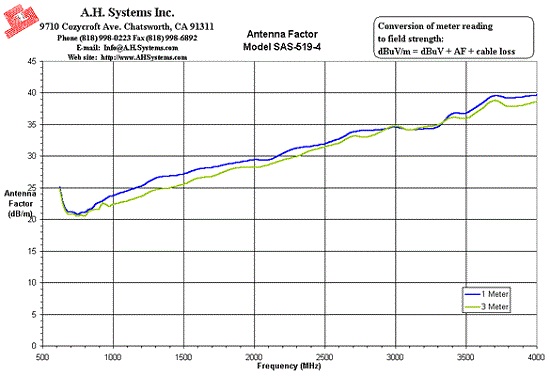

• SAS-519-4 Typical Antenna Factor Plot (Фактор антенны)

AF SAS-519-4

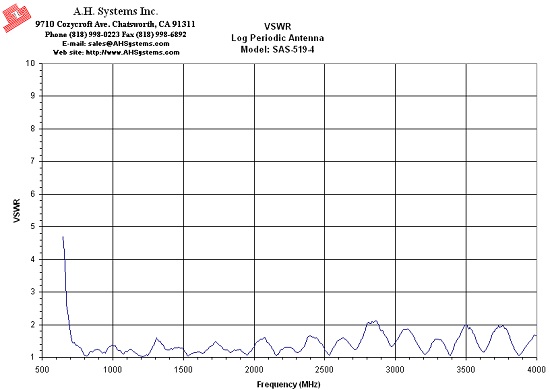

• SAS-519-4 Typical VSWR (КСВН)

VSWR SAS-519-4

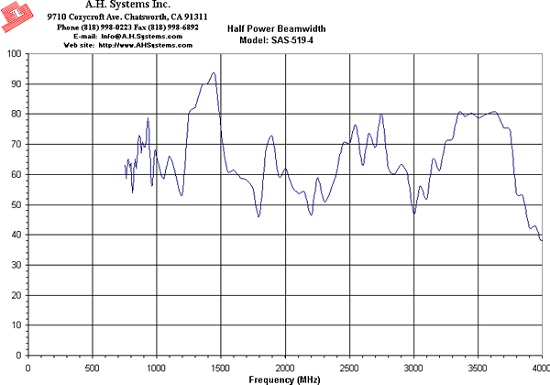

• SAS-519-4 Half Power Beamwidth

HP SAS-519-4

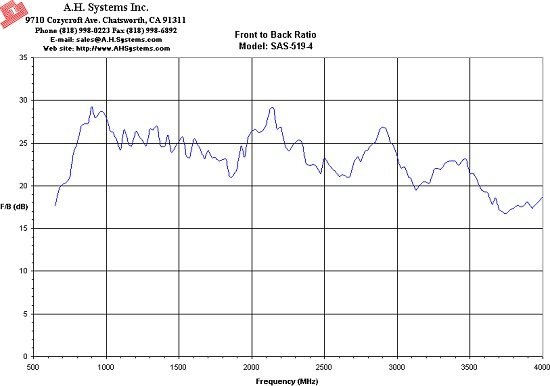

• SAS-519-4 Front to Back Ratio

FB SAS-519-4
