Логопериодическая антенна SAS-519-7 (650 МГц – 7 ГГц)

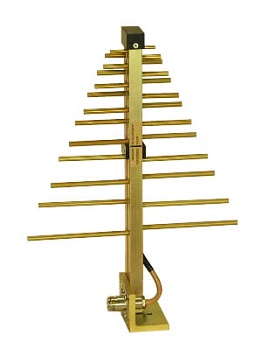

логопериодическая антенна SAS-519-7

Особенности SAS-519-7


• Диапазон частот SAS-519-7: 650 – 7000 МГц

• Работа на прием и передачу

• Калибруется индивидуально (на 1,2 и 3 м.)

• Высокопрочная конструкция антенны

• Компактные размеры оборудования

• Тестирование коммуникационных и беспроводных систем

• Проверка: st.VDE, st.MIL-STD, st.FCC and Tempest


Характеристики антенны SAS-519-7


• Частоты рабочие: 650 – 7000 МГц

• Усиление антенны: 1 – 8 дБи

• Фактор антенны: 20 – 46 дБ/м

• Излучение поля max: 200 В/м

• Постоянная мощность max: 700 Вт

• Тип: направленный

• Импеданс (ном.): 50 Ом

• Тип разъема у модели: N (f)

• Значение КСВН: 1.63:1

• Крепеж устройства: резьб. ¼-20 (f)

• Длина/Ширина – 29,4см/20,8см

• Вес антенны: 320 гр.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны модели SAS-519-7


Антенна SAS-519-7 представляет собой логопериодическую антенну от A.H. Systems.

Главная функция антенны SAS-519-7 заключается в тестировании беспроводных и коммуникационных систем.

Данная модель логопериодической антенны характерна значительным охватом частот 650 – 7000 МГц, имеет компактные размеры и прочную конструкцию.

За счет своих конструктивных особенностей, антенна модели SAS-519-7 обладает низким коэффициентом КСВ и большим усилением.

По своим размерам данная антенна - одна из самых небольших средств в своем классе.

Эффективность характеристик антенны не теряется при работе в разных условиях.

Логопериодическая антенна SAS-519-7 может использоваться для тестов как в экранированных местах, так и на открытом пространстве.


Рекомендуемые принадлежности


• ATU-510 (Штатив для антенны, деревянный)

• AEH-510 (Головка по азимуту и углу, пластиковая)

• PAM-0207 (Предусилитель)

• SAC-211 (Кабель 3м, N/N, RG-214U)


Дополнительная информация по SAS-519-7

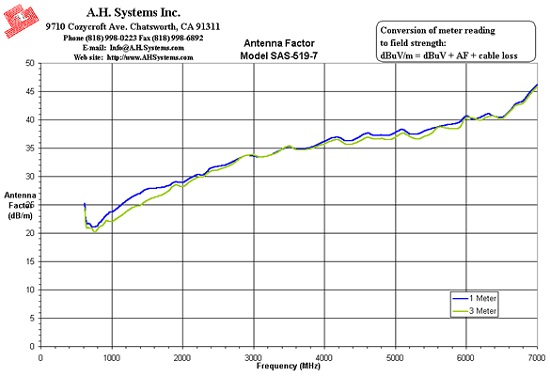

• Типичный Фактор антенны (КПД) SAS-519-7


AF SAS-519-7

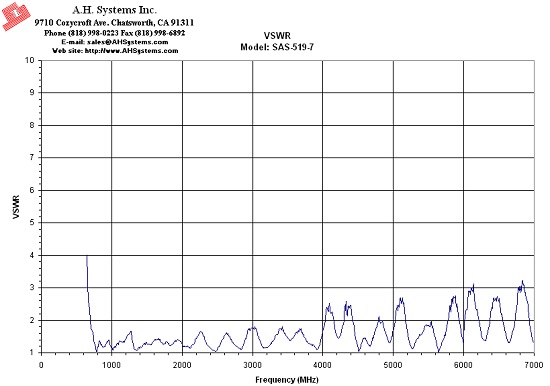

• Типичный КСВН антенны SAS-519-7


VSWR SAS-519-7

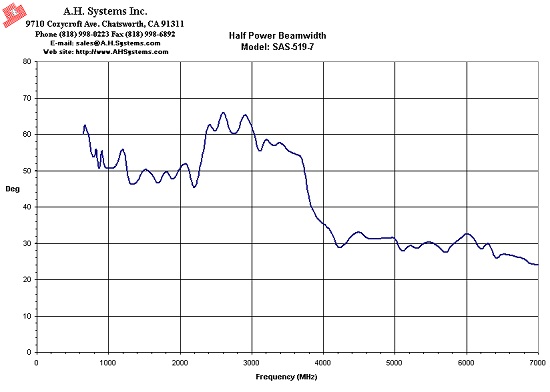

• SAS-519-7 Half Power Beamwidth


HP SAS-519-7

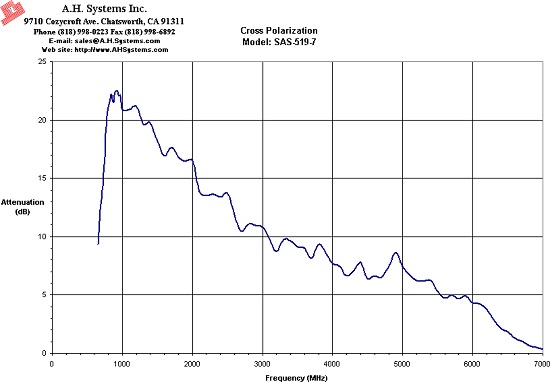

• SAS-519-7 Cross Polarization Attenuation


CP SAS-519-7

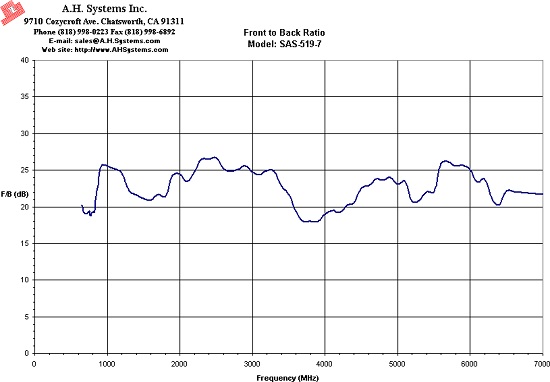

• SAS-519-7 Front to Back Ratio


FB SAS-519-7
