Логопериодическая антенна SAS-512F-7 (190 – 7000 МГц) раскладная

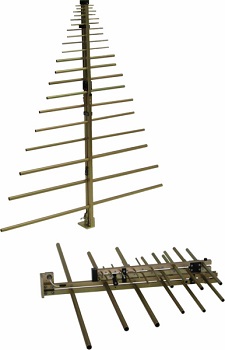

Логопериодическая раскладная антенна SAS-512F-7


Характеристики SAS-512F-7


• Диапазон SAS-512F-7 равен: 190 – 7000 МГц

• Направленная Log Periodic антенна

• Максимальная мощность: 400 Вт

• Максимальное излучение поля: 100 В/м

• Импеданс (номинальный): 50 Ом

• Разъем антенны имеет тип: N (F)

• База для монтажа: 1/4-20 резьба

• Длина/Ширина: 88,0 см/74,9 см

• Вес изделия составляет: 1,040 кг



Особенности модели SAS-512F-7


• Широкий частотный диапазон (190 МГц – 7 ГГц)

• Складная конструкция (удобная для хранения, транспортировки)

• Способность работать по излучению/измерению

• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)

• Оборудование выполнено из прочных материалов

• Для тестов: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE



Цена по запросу, e-mail: info@ahsystems.ru

Описание раскладной логопериодической антенны SAS-512F-7


Антенна SAS-512F-7 является раскладной логопериодической антенной (Log Periodic Antenna) A.H. Systems, используемой для диапазона 190 – 7000 МГц.

Модель антенны SAS-512F-7 превосходно подходит для проведения тестирования по таким стандартам, как: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE.

Великолепные показатели по усилению, широкая частотная полоса, легкая и складная конструкция делают антенну SAS-512F-7 высокоэффективной и удобной для осуществления тестирований.

Направленная антенна SAS-512F-7 характеризуется высоким показателем усиления, низким значением КСВН, широким диапазоном от 190 до 7000 МГц.

Эффективность SAS-512F-7 проявляется в разных условиях работы (экранированная комната, различные сооружения, открытый воздух).

Сфера использования современных логопериодических антенн, выпускаемых A.H. Systems, достаточно широка и разнообразна.


Рекомендуемые принадлежности для антенны SAS-512F-7


ATU-510 (Штатив для антенны, деревянный)

AEH-510 (Головка по азимуту и углу, пластиковая)

PAM-0207 (Предусилитель)

SAC-211 (Кабель 3м, N/N, RG-214U)

LPM-510 (Крепление к штативу для логопериодической антенны)


Дополнительная информация по антенне SAS-512F-7

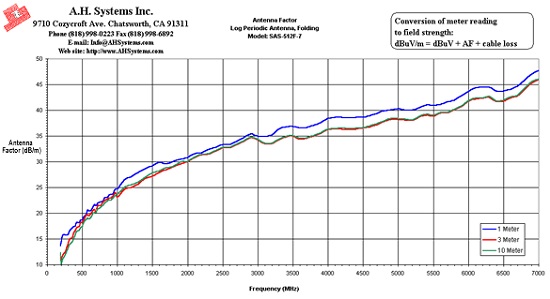

SAS-512F-7 Typical Antenna Factor Plot (Фактор антенны)

AF SAS-512F-7

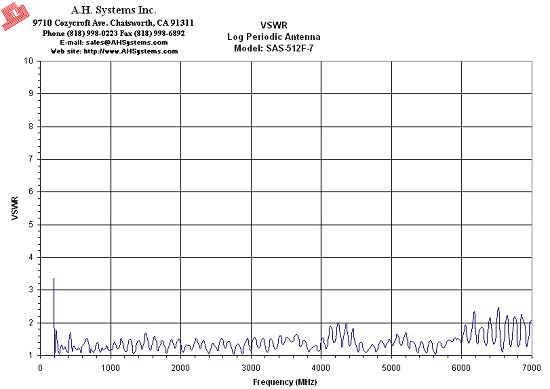

SAS-512F-7 Typical VSWR (КСВН)

VSWR SAS-512F-7
