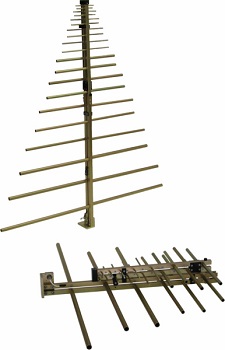

Логопериодическая антенна SAS-512F-4 (190 – 4000 МГц) раскладная
Характеристики SAS-512F-4
• Диапазон SAS-512F-4 равен: 190 – 4000 МГц
• Направленная Log Periodic антенна
• Максимальная мощность: 400 Вт
• Максимальное излучение поля: 100 В/м
• Импеданс (номинальный): 50 Ом
• Разъем антенны имеет тип: N (F)
• База для монтажа: 1/4-20 резьба
• Длина/Ширина: 87,1 см/74,9 см
• Вес изделия составляет: 1,040 кг
Особенности модели SAS-512F-4
• Широкий частотный диапазон (190 МГц – 4 ГГц)
• Складная конструкция (удобная для хранения, транспортировки)
• Способность функционирования на излучение/измерение
• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)
• Оборудование выполнено из прочных материалов
• Для тестов: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE
Цена по запросу, e-mail: info@ahsystems.ru
Описание раскладной логопериодической антенны SAS-512F-4
Антенна SAS-512F-4 является раскладной логопериодической антенной (Log Periodic Antenna) A.H. Systems, используемой для диапазона 190 – 4000 МГц.
Модель антенны SAS-512F-4 превосходно подходит для проведения тестирования средств по таким стандартам, как: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE.
Великолепные показатели по усилению, широкая частотная полоса, легкая и складная конструкция делают антенну SAS-512F-4 высокоэффективной и удобной для осуществления тестирований в военной и коммерческой отрасли.
Направленная антенна SAS-512F-4 характеризуется высоким показателем усиления, низким значением КСВН, широким диапазоном от 190 до 4000 МГц.
Эффективность SAS-512F-4 проявляется в разных условиях работы (экранированная комната, различные сооружения, открытый воздух).
Сфера использования современных логопериодических антенн, выпускаемых A.H. Systems, достаточно широка и разнообразна.
Рекомендуемые принадлежности для антенны SAS-512F-4
• ATU-510 (Штатив для антенны, деревянный)
• AEH-510 (Головка по азимуту и углу, пластиковая)
• PAM-0204 (Предусилитель)
• SAC-211 (Кабель 3м, N/N, RG-214U)
• LPM-510 (Крепление к штативу для логопериодической антенны)
Дополнительная информация по антенне SAS-512F-4
• Руководство по эксплуатации антенны SAS-512F-4 (по запросу)

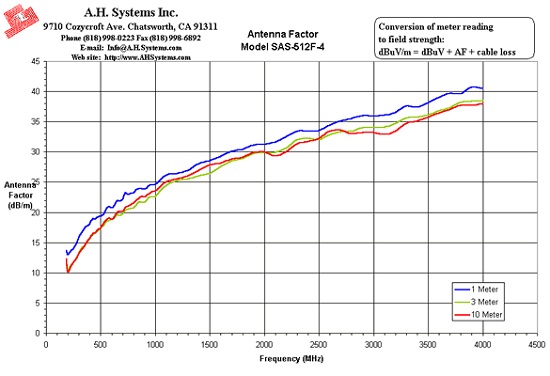

• SAS-512F-4 Typical Antenna Factor Plot (Фактор антенны)

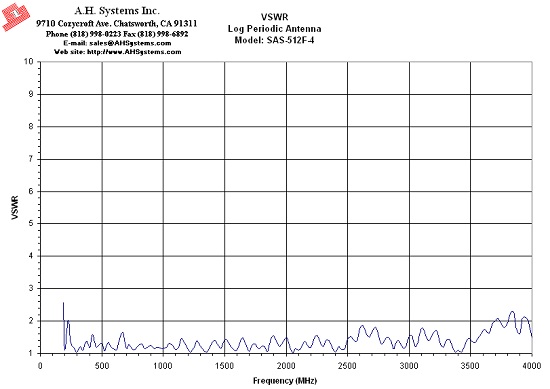

• SAS-512F-4 Typical VSWR (КСВН)
