Логопериодическая антенна SAS-517 (80 – 4000 МГц)

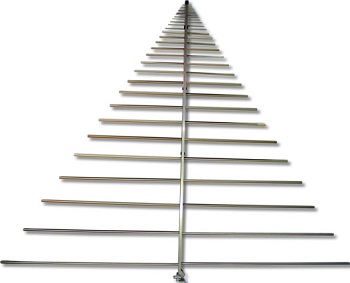

Логопериодическая антенна SAS-517

Характеристики SAS-517


• Диапазон SAS-517 равен: 80 – 4000 МГц

• Направленная Log Periodic антенна

• Максимальная мощность: 1000 Вт

• Максимальное излучение поля: 200 В/м

• Импеданс (номинальный): 50 Ом

• Разъем антенны имеет тип: N (F)

• База для монтажа: 1/4-20 резьба

• Длина/Ширина: 143,0 см/183,6 см

• Вес изделия составляет: 2,090 кг


Особенности модели SAS-517


• Очень широкий частотный диапазон

• Прочная конструкция оборудования

• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)

• Используется и для измерений (затухания)/излучения

• Исп. стандарты для тестов: ст.TEMPEST, ст.FCC, в.ст.MIL-STD, ст.VDE

• Поставляется с монтажным адаптером LPM-510

Цена по запросу, e-mail: info@ahsystems.ru

В комплекте антенны SAS-517


LPM-510 (Крепление к штативу для логопериодической антенны)


Описание логопериодической антенны модели SAS-517


Антенна SAS-517 является логопериодической антенной (Log Periodic Antenna) A.H. Systems с линейной поляризацией и используется для частот 80 – 4000 МГц.

Конструкция модели SAS-517 разработана для обеспечения низкого значения КСВН и среднего показателя коэффициента усиления.

Широкополосная Log Periodic антенна SAS-517 превосходно подходит как для измерений (по затуханию), так и для производства излучения.

Эксплуатация SAS-517 возможна внутри различных помещений (в том числе экранированных) и снаружи (на открытом воздухе).

Великолепные показатели по усилению, широкая частотная полоса, легкая конструкция делают антенну SAS-517 удобной и производительной для тестирований.

Логопериодическая модель антенны SAS-517 идеальна для проверки средств на ст.TEMPEST, ст.FCC, в.ст.MIL-STD, ст.VDE.

Направленная антенна SAS-517 характеризуется средним показателем усиления, низким значением КСВН, широким диапазоном от 80 до 4000 МГц.

Сфера использования современных логопериодических антенн, выпускаемых A.H. Systems, достаточно широка и разнообразна.


Рекомендуемые принадлежности для антенны SAS-517


ATU-510 (Штатив для антенны, деревянный)

AEH-510 (Головка по азимуту и углу, пластиковая)

PAM-0204 (Предусилитель)

SAC-211 (Кабель 3м, N/N, RG-214U)


Дополнительная информация по антенне SAS-517


Технический описание антенны SAS-517 (по запросу)


Руководство по эксплуатации антенны SAS-517 (по запросу)


Технический чертеж антенны SAS-517 (по запросу)

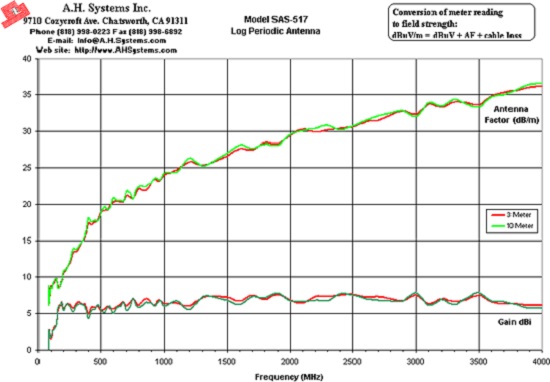

SAS-517 Typical Antenna Factor Plot (Фактор антенны)

AF SAS-517

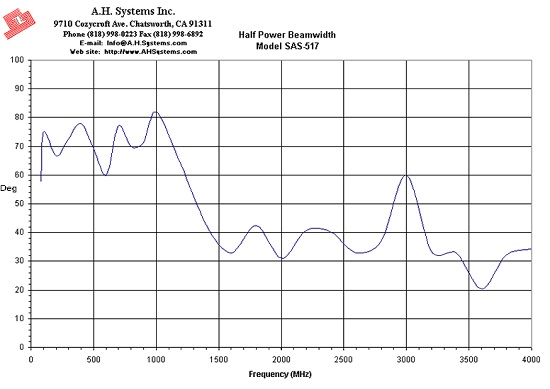

SAS-517 Half Power Beamwidth

HP SAS-517

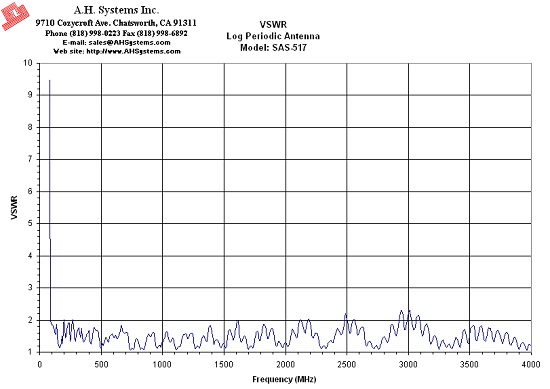

SAS-517 Typical VSWR (КСВН)

VSWR SAS-517
