Логопериодическая антенна SAS-512-2 (190 – 2000 МГц)

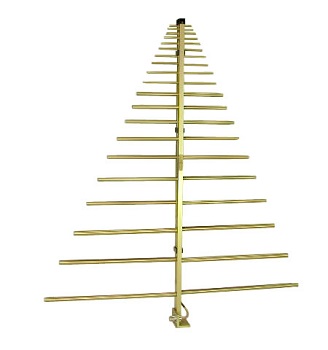

Логопериодическая антенна SAS-512-2


Характеристики SAS-512-2


• Диапазон SAS-512-2 равен: 190 – 2000 МГц

• Направленная Log Periodic антенна

• Максимальная мощность: 1000 Вт

• Максимальное излучение поля: 200 В/м

• Импеданс (номинальный): 50 Ом

• Разъем антенны имеет тип: N (F)

• База для монтажа: 1/4-20 резьба

• Длина/Ширина: 84,4 см/74,9 см

• Вес изделия составляет: 1,00 кг



Особенности модели SAS-512-2


• Широкий частотный диапазон (190 МГц – 2 ГГц)

• Прочная надежная конструкция оборудования

• Функциональные возможности по измерению/излучению

• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)

• Для тестов: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE


Цена по запросу, e-mail: info@ahsystems.ru

Описание логопериодической антенны SAS-512-2


Антенна SAS-512-2 является логопериодической антенной (Log Periodic Antenna) A.H. Systems, которая применяется для диапазона 190 – 2000 МГц.

Модель антенны SAS-512-2 превосходно подходит для проведения тестирования по таким стандартам, как: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE.

Универсальная конструкция SAS-512-2 позволяет проводить исследование по излучению и совместимости.

Великолепные показатели по усилению, низкий КСВН, мощная возможность обработки, широкая частотная полоса, легкая алюминиевая конструкция - делают антенну SAS-512-2 высокоэффективной и удобной для осуществления тестирования.

Расширенный диапазон антенны SAS-512-2 (от 190 до 2000 МГц) подходит для многих испытаний.

Эффективность логопериодической антенны SAS-512-2 проявляется в разных условиях работы (экранированная комната, различные сооружения, открытая местность).

Сфера использования современных логопериодических антенн, выпускаемых A.H. Systems, достаточно широка и разнообразна.


Рекомендуемые принадлежности для антенны SAS-512-2


ATU-510 (Штатив для антенны, деревянный)

AEH-510 (Головка по азимуту и углу, пластиковая)

PAM-0202 (Предусилитель)

SAC-213 (Кабель 3м, N/N, RG-58A/U)

LPM-510 (Крепление к штативу для логопериодической антенны)


Дополнительная информация по антенне SAS-512-2


Техническое описание антенны SAS-512-2 (по запросу)


Руководство по эксплуатации антенны SAS-512-2 (по запросу)


Технический чертеж антенны SAS-512-2 (по запросу)

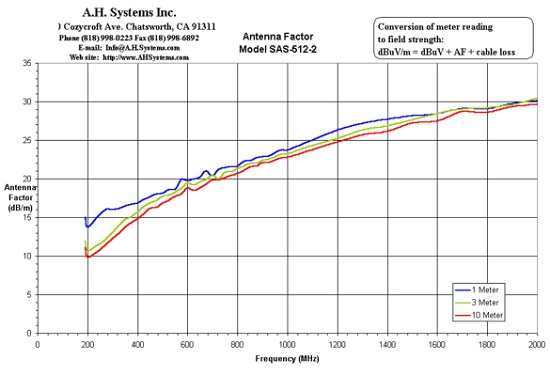

SAS-512-2 Typical Antenna Factor Plot (Фактор антенны)

AF SAS-512-2

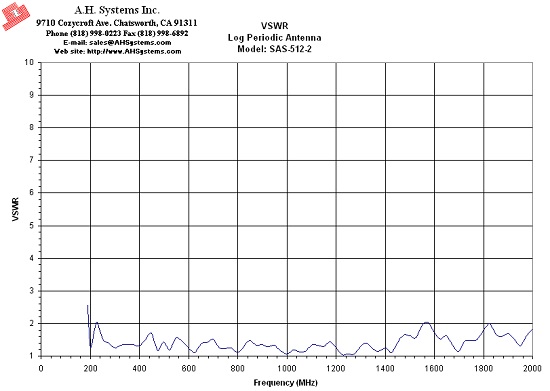

SAS-512-2 Typical VSWR (КСВН)

VSWR SAS-512-2

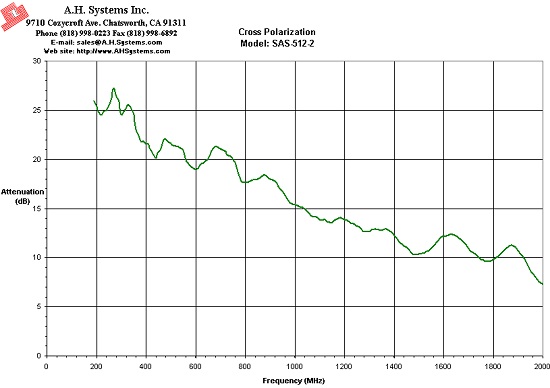

SAS-512-2 Cross Polarization Attenuation

CP SAS-512-2

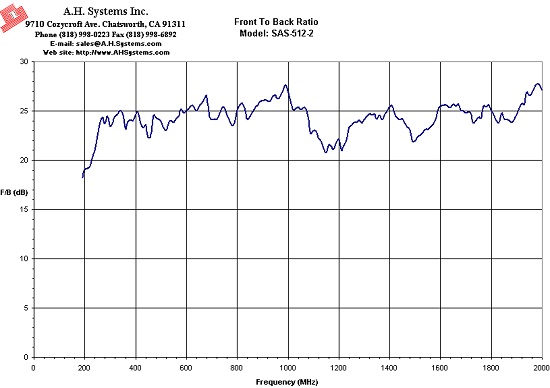

SAS-512-7 Front to Back Ratio

FB SAS-512-2
