Логопериодическая антенна SAS-512-7 (190 – 7000 МГц)

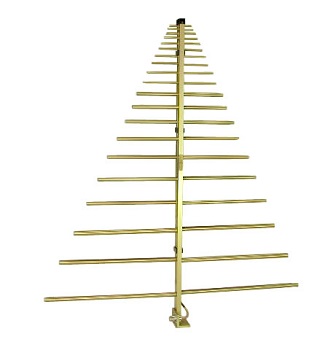

Логопериодическая антенна SAS-512-7


Характеристики SAS-512-7


• Диапазон SAS-512-7 равен: 190 – 7000 МГц

• Направленная Log Periodic антенна

• Максимальная мощность: 1000 Вт

• Максимальное излучение поля: 200 В/м

• Импеданс (номинальный): 50 Ом

• Разъем антенны имеет тип: N (F)

• База для монтажа: 1/4-20 резьба

• Длина/Ширина: 88,0 см/74,9 см

• Вес изделия составляет: 1,040 кг



Особенности модели SAS-512-7


• Широкий частотный диапазон (190 МГц – 7 ГГц)

• Прочная надежная конструкция оборудования

• Функциональная способность измерения/излучения

• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)

• Для тестов: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE


Цена по запросу, e-mail: info@ahsystems.ru

Описание логопериодической антенны SAS-512-7


Антенна SAS-512-7 является логопериодической антенной (Log Periodic Antenna) A.H. Systems, которая применяется для диапазона 190 – 7000 МГц.

Модель антенны SAS-512-7 превосходно подходит для проведения тестирования по таким стандартам, как: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE.

Великолепные показатели по усилению, низкий КСВН, мощная возможность обработки, широкая частотная полоса - делают антенну SAS-512-7 высокоэффективной и удобной для осуществления тестирований, в том числе согласно требованиям FCC (ч.15 (200 – 1000 МГц)).

Универсальная конструкция SAS-512-7 позволяет проводить исследование по излучению и совместимости.

Расширенный диапазон антенны SAS-512-7 (от 190 до 7000 МГц) подходит для многих испытаний.

Эффективность антенны Log Periodic SAS-512-7 проявляется в разных условиях работы (экранированная комната, различные сооружения, открытая местность).

Сфера использования современных логопериодических антенн, выпускаемых A.H. Systems, достаточно широка и разнообразна.


Рекомендуемые принадлежности для антенны SAS-512-7


ATU-510 (Штатив для антенны, деревянный)

AEH-510 (Головка по азимуту и углу, пластиковая)

PAM-0207 (Предусилитель)

SAC-211 (Кабель 3м, N/N, RG-214U)

LPM-510 (Крепление к штативу для логопериодической антенны)


Дополнительная информация по антенне SAS-512-7

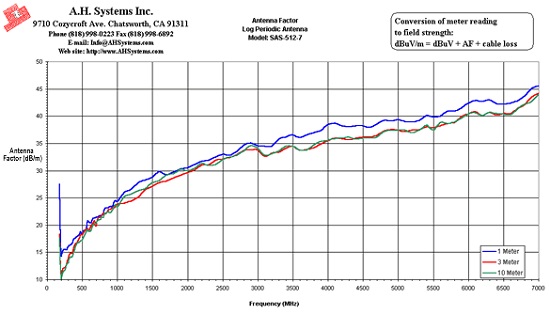

SAS-512-7 Antenna Factor (Фактор антенны)

AF SAS-512-7

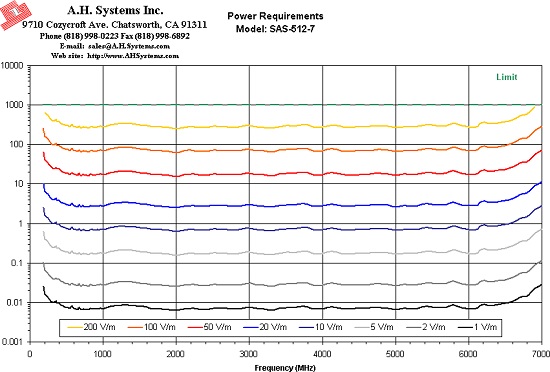

1 Meter Power Requirements SAS-512-7

Power SAS-512-7

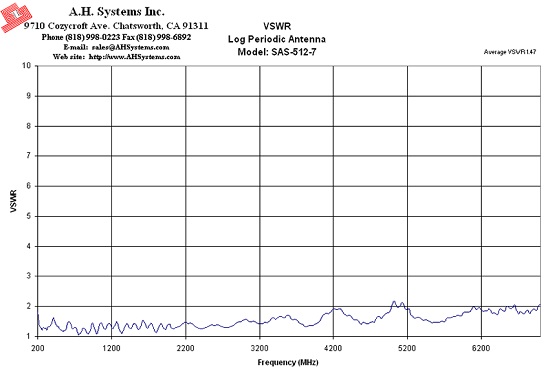

SAS-512-7 VSWR (КСВН)

VSWR SAS-512-7

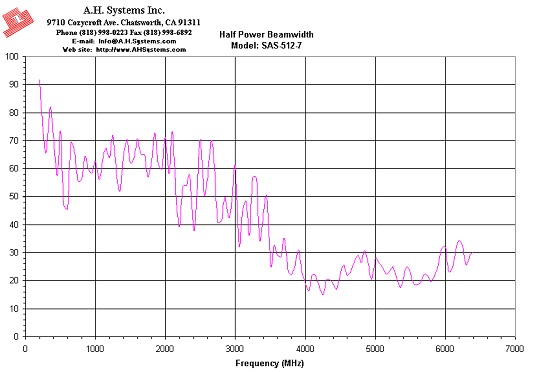

SAS-512-7 Half Power Beamwidth

HP SAS-512-7
