Логопериодическая антенна SAS-510-4 (290 – 4000 МГц)

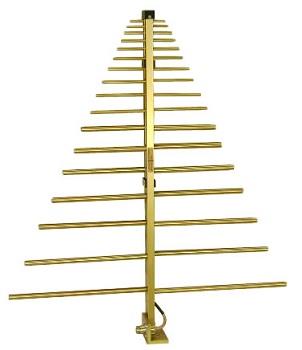

Логопериодическая антенна SAS-510-4

Характеристики антенны SAS-510-4


• Диапазон SAS-510-4 равен: 290 – 4000 МГц

• Направленная Log Periodic антенна

• Антенное усиление: 6,2 дБи

• Фактор антенны SAS-510-4: 15 – 37 дБ/м

• Значение КСВН: 1.65:1 (2.5:1 max)

• Максимальная мощность: 1000 Вт

• Максимальное излучение поля: 200 В/м

• Ширина пучка 3 дБ (E-поля): 41°

• Ширина пучка 3 дБ (H-поля): 100°

• Импеданс (номинальный): 50 Ом

• Разъем антенны имеет тип: N (F)

• База для монтажа: 1/4-20 резьба

• Длина/Ширина: 60,4 см/51,1 см

• Вес изделия составляет: 0,680 кг


Особенности модели SAS-510-4


• Широкий частотный диапазон (290 МГц – 4 ГГц)

• Прочная надежная конструкция оборудования

• Функциональные способности по измерению/излучению

• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)

• Для тестов: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE

Цена по запросу, e-mail: info@ahsystems.ru

Описание логопериодической антенны SAS-510-4


Антенна SAS-510-4 является логопериодической антенной (Log Periodic Antenna) A.H. Systems, которая применяется для диапазона 290 – 4000 МГц.

Модель антенны SAS-510-4 превосходно подходит для проведения тестирования по таким стандартам, как: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE.

Великолепные показатели по усилению, низкий КСВН, мощная возможность обработки, широкая частотная полоса - делают антенну SAS-510-4 высокоэффективной и удобной для осуществления тестирований.

Универсальная конструкция позволяет SAS-510-4 проводить многие испытания на совместимость.

Эффективность SAS-510-4 проявляется в разных условиях работы (экранированная комната, различные сооружения, открытая местность).

Антенна A.H. Systems модели SAS-510-4 с расширенным частотным диапазоном – оптимальное и экономически эффективное решение для тестирований.


Рекомендуемые принадлежности для антенны SAS-510-4


ATU-510 (Штатив для антенны, деревянный)

AEH-510 (Головка по азимуту и углу, пластиковая)

PAM-0204 (Предусилитель)

SAC-211 (Кабель 3м, N/N, RG-214U)


Дополнительная информация по антенне SAS-510-4


Техническое описание антенны SAS-510-4 (по запросу)


1 Meter Power Requirements SAS-510-4 (по запросу)

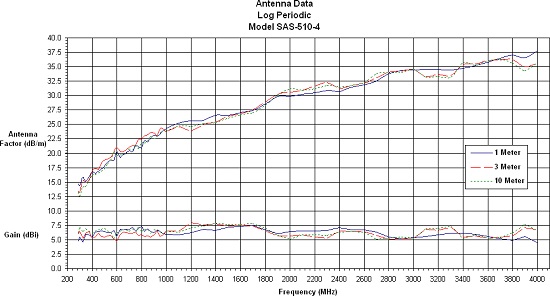

SAS-510-4 Typical Antenna Factor Plot (Фактор антенны)

AF SAS-510-4

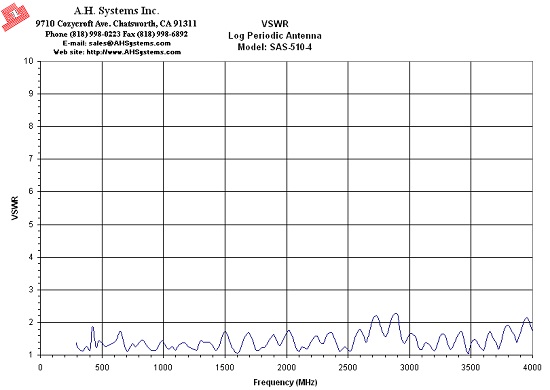

SAS-510-4 Typical VSWR (КСВН)

VSWR SAS-510-4

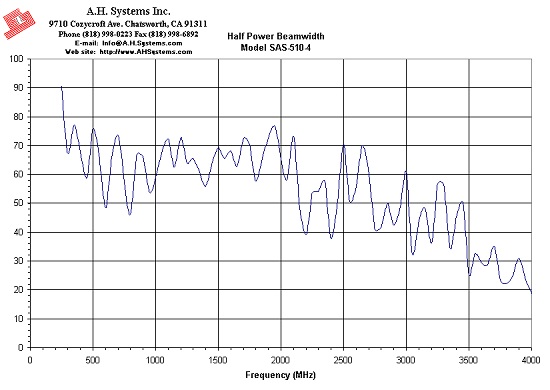

SAS-510-4 Half Power Beamwidth

HP SAS-510-4

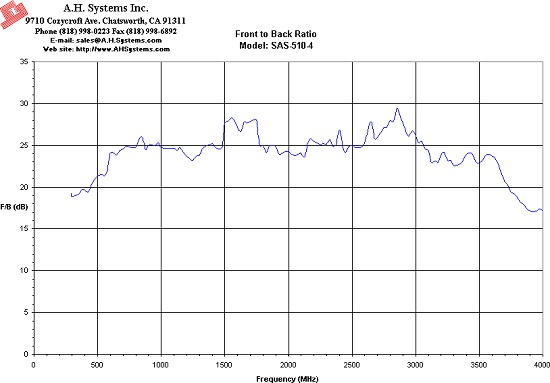

SAS-510-4 Front to Back Ratio

FB SAS-510-4
