Дипольная антенна TV-1 (50 – 220 МГц)




Дипольная антенна TV-1

Антенна TV-1


• Диапазон частот:

- 50 МГц - 220 МГц.

• Тип антенны:

- дипольная.

• Измерения:

- ЭМИ,

- затухания VDE,

- затухания FCC.

• Особенности:

- низкий КСВ,

- низкие потери согл. устр-ва,

- функции на приемо/передачу,

- надежная, прочная конструкция,

- симметрирующее устройство FCC.

• Соответствие требованиям:

- OET-55 и ANSI C63.5.

• Калибровка индивид. (на 3 и 10 м, поляриз. гориз.).

• Производство антенны дипольной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны TV-1


Антенна TV-1 производства A.H.Systems разработана по спецификациям FCC и представляет собой полуволновой диполь, работающий в диапазоне 50 – 220 МГц.

Диполь (как и диполь TV-2) отлично покрывает радиовещательные частоты и используется для радио/телевизионного вещания.

Антенна TV-1 обеспечивает стандарт точности ЭМИ измерений и проверку на затухания сигналов согласно p. OET-55 и ANSI C63.5

Конструкция антенны изготавливается в виде балуна FCC, диполь выпускается как для 50 Ом, так и для 75 Ом.

Дипольная антенна TV-1 является идеальным мобильным измерительным средством для радиоинженеров.


Характеристики антенны TV-1


• Диапазон частот: 50 – 220 МГц.

• Мощность постоянная max: 60 Вт.

• Импеданс антенны дипольной: 50 Ом.

• Разъем диполя типа: N (f).

• Размеры (длина): 17,5” (44,45 см).

• Вес диполя TV-2: 0,7 фунтов (317,5 гр.).


Поставляемые аксессуары для антенны TV-1


• Крепеж для одного балуна (резьба): 1/4 - 20.

• Элементы телескопические: 2 шт.

• Рулетка: 1 шт.


Рекомендуемые принадлежности для TV-1


ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

PAM-0202 (Предусилитель).

SAC-213 (Кабель 3м, N/N, RG-58A/U).


Дополнительная информация по антенне TV-1


• 3 Meter Antenna Factor (Horizontal Polarity) TV-1


Frequency (MHz)Element Length (L/2-in)Antenna Factor (dB/m)Gain (dBi)Gain (Numeric)
4561 1/22.31.011.26
5058 3.01.231.33
5551 3.51.551.43
5747 1/23.81.561.43
6347 1/24.22.061.61
6943 4.82.251.68
7936 3/45.62.621.83
8533 3/46.52.371.72
9032 5/87.12.271.69
9530 5/8 7.52.281.69
10028 3/4 8.12.191.65
10527 1/48.62.121.63
11025 7/89.02.061.61
11524 5/8 9.51.961.57
12023 3/810.11.751.50
12522 3/810.51.661.47
13021 1/2 10.81.681.47
13520 3/411.31.561.43
14020 1/811.51.701.48
14519 3/8 11.81.661.46
15018 3/412.01.801.51
15518 12.02.091.62
16017 1/8 12.32.031.60
16516 5/812.71.911.55
17016 1/812.82.031.59
17515 5/8 13.12.021.59
17715 1/413.31.911.55
18314 3/414.01.501.41
18914 5/16 14.31.461.40
19514 1/1614.81.251.33
20113 5/815.21.121.29
20713 1/415.21.371.37
21312 1/215.51.311.35
21912 1/415.71.311.35

• 10 Meter Antenna Factor (Horizontal Polarity) TV-1


Frequency (MHz)Element Length (L/2-in)Antenna Factor (dB/m)Gain (dBi)Gain (Numeric)
4561 1/21.801.511.42
5058 3.101.131.30
5551 3.201.851.53
5747 1/24.101.261.34
6347 1/24.471.761.50
6943 4.582.451.76
7936 3/45.282.921.96
8533 3/45.673.172.07
9032 5/86.362.971.98
9530 5/8 6.723.082.03
10028 3/4 7.762.491.77
10527 1/48.951.721.49
11025 7/89.321.761.50
11524 5/8 10.001.461.40
12023 3/810.481.351.36
12522 3/811.121.061.28
13021 1/2 11.141.381.37
13520 3/411.391.461.40
14020 1/811.371.801.51
14519 3/8 11.721.761.50
15018 3/411.672.101.62
15518 11.062.991.99
16017 1/8 11.502.831.92
16516 5/812.282.311.70
17016 1/811.733.132.05
17515 5/8 12.492.621.83
17715 1/412.902.311.70
18314 3/413.402.101.62
18914 5/16 14.221.561.43
19514 1/1615.100.951.24
20113 5/815.400.911.23
20713 1/415.501.071.28
21312 1/215.801.011.26
21912 1/416.300.761.19

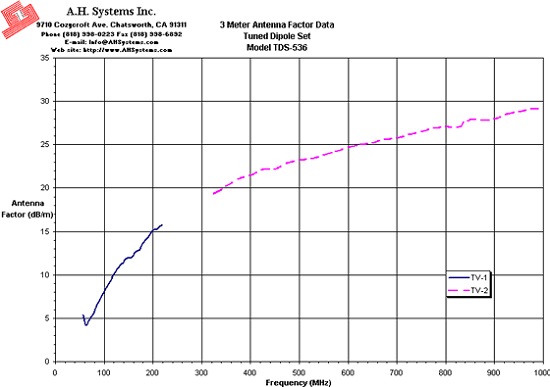

• TV-1 Typical Antenna Factor Plot - 3m

TV-1 AF TDS-536_3Meter

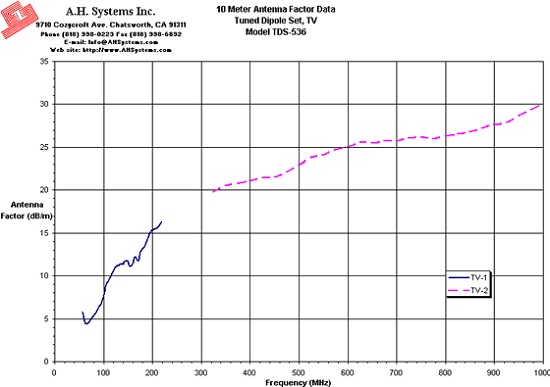

• TV-1 Typical Antenna Factor Plot - 10m

TV-1 AF TDS-536_10Meter

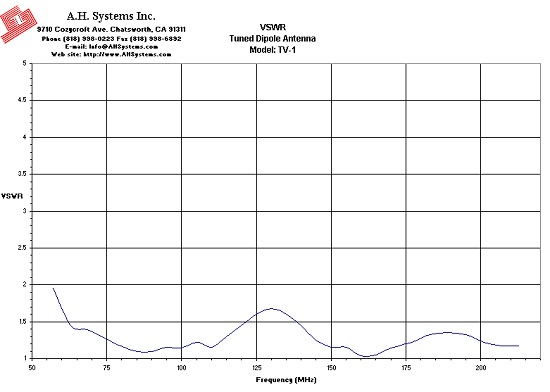

• TV-1 Typical VSWR

VSWR TV-1
