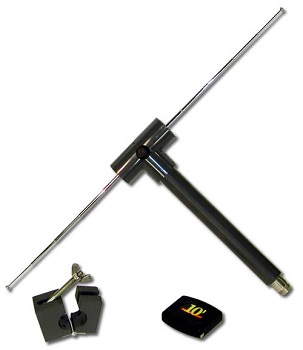

Дипольная антенна TV-2 (325 – 1000 МГц)

Особенности TV-2

• Диапазон частот:

- 325 МГц - 1000 МГц.

• Тип антенны:

- дипольная.

• Измерения:

- ЭМИ измерения,

- затухания FCC,

- затухания VDE.

• Особенности:

- низкий КСВ,

- низкие потери согл. устр-ва,

- приемо-передающие функции,

- прочная, надежная конструкция,

- симметрирующее устройство FCC.

• Соответствие требованиям:

- OET-55 и ANSI C63.5.

• Индивид. калибровка (на 3 и 10 м, гориз. поляриз.).

• Производство антенны дипольной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны TV-2

Антенна TV-2 разработана по спецификациям FCC и представляет собой настроенный диполь A.H.Systems.

Диполь разработан для трансляции полевых измерений в диапазоне 325 – 1000 МГц и (как и модель TV-1) отлично покрывает радиовещательные частоты.

Антенна TV-2 обеспечивает стандарт точности ЭМИ измерений и проверку на затухания сигналов согласно p. OET-55 и ANSI C63.5.

Конструкция антенны изготавливается в виде балуна FCC. Диполь выпускается также для 75 Ом.

Дипольная антенна TV-2 является наиболее эффективным решением для измерений в СВЧ/УВЧ диапазоне.

Характеристики антенны TV-2

• Диапазон частот: 325 – 1000 МГц.

• Мощность постоянная max: 60 Вт.

• Импеданс антенны дипольной: 50 Ом.

• Разъем диполя типа: N (f).

• Размеры (длина): 9,0” (22,86 см).

• Вес диполя TV-2: 0,4 фунтов (182 гр.).

Поставляемые аксессуары для TV-2

• Крепеж для одного балуна (резьба): 1/4 - 20.

• Рулетка: 1 шт.

Рекомендуемые принадлежности для TV-2

• ATU-510 (Штатив для антенны, деревянный).

• AEH-510 (Головка по азимуту и углу, пластиковая).

• PAM-0202 (Предусилитель).

• SAC-213 (Кабель 3м, N/N, RG-58A/U).

Дополнительная информация по антенне TV-2

• 3 Meter Antenna Factor (Horizontal Polarity) TV-2

Frequency (MHz)	Element Length (L/2-in)	Antenna Factor (dB/m)	Gain (dBi)
325	8 1/8	19.4	1.1
350	7 3/4	20.2	0.9
375	7 1/2	21.0	0.7
400	7 1/8	21.4	0.9
425	6 9/16	22.2	0.6
450	6 1/8	22.2	1.1
475	5 5/8	22.9	0.9
500	5 1/4	23.2	1.0
525	4 15/16	23.4	1.2
550	4 3/4	23.8	1.3
575	4 1/2	24.2	1.2
600	4 3/8	24.7	1.1
625	4 1/8	25.0	1.2
650	4	25.2	1.3
675	3 13/16	25.6	1.2
700	3 11/16	25.8	1.3
725	3 7/16	26.2	1.3
750	3 1/4	26.5	1.2
775	3 1/8	26.9	1.1
800	3	27.1	1.2
825	2 15/16	27.0	1.6
850	2 7/8	27.9	0.9
875	2 11/16	27.8	1.3
900	2 5/8	28.0	1.3
925	2 5/8	28.5	1.1
950	2 5/8	28.8	1.0
975	2 5/8	29.1	0.9
1000	2 5/8	29.0	1.2

• 10 Meter Antenna Factor (Horizontal Polarity) TV-2

Frequency (MHz)	Element Length (L/2-in)	Antenna Factor (dB/m)	Gain (dBi)
325	8 1/8	19.8	0.7
350	7 3/4	20.5	0.6
375	7 1/2	20.8	0.9
400	7 1/8	21.1	1.2
425	6 9/16	21.4	1.4
450	6 1/8	21.5	1.8
475	5 5/8	22.1	1.7
500	5 1/4	22.9	1.3
525	4 15/16	23.8	0.8
550	4 3/4	24.1	1.0
575	4 1/2	24.7	0.7
600	4 3/8	25.1	0.7
625	4 1/8	25.6	0.6
650	4	25.5	1.0
675	3 13/16	25.7	1.1
700	3 11/16	25.7	1.4
725	3 7/16	26.1	1.4
750	3 1/4	26.2	1.5
775	3 1/8	26.0	2.0
800	3	26.3	2.0
825	2 15/16	26.6	2.0
850	2 7/8	26.8	2.0
875	2 11/16	27.2	1.9
900	2 5/8	27.6	1.7
925	2 5/8	27.9	1.7
950	2 5/8	28.7	1.1
975	2 5/8	29.4	0.6
1000	2 5/8	30.0	0.2

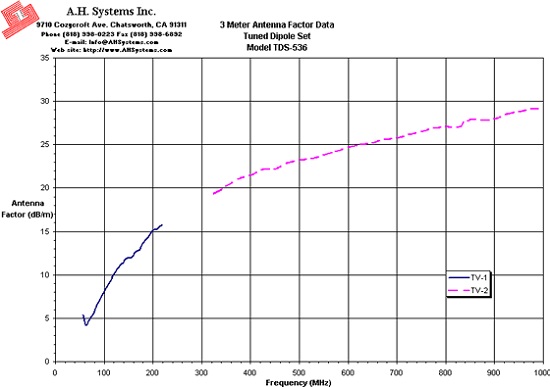

• TV-2 Typical Antenna Factor Plot - 3m

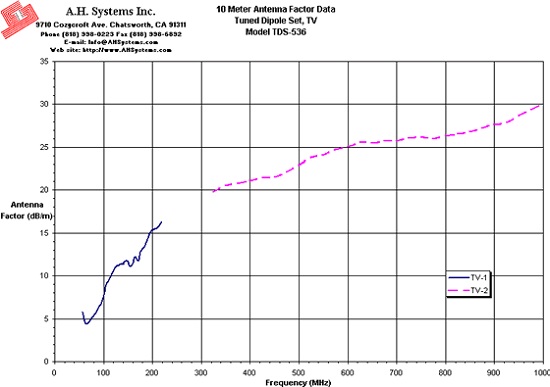

• TV-2 Typical Antenna Factor Plot - 10m

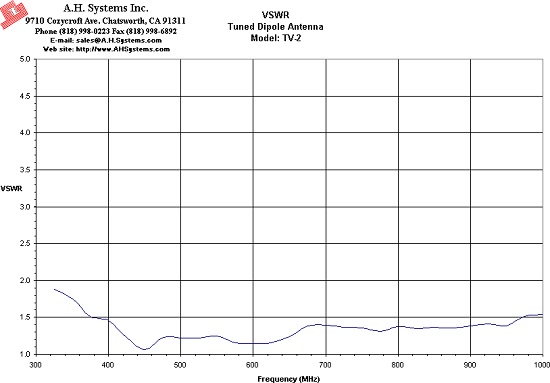

• TV-2 Typical VSWR

Дипольные антенны A.H.Systems

• Наборы диполей:

TDS-535 (25 МГц - 1000 МГц), TDS-535-2 (25 МГц - 1000 МГц), TDS-536 (50 - 220 МГц, 325 - 1000 МГц).

• Резонансные полуволновые диполи:

FCC-1 (25 МГц - 70 МГц), FCC-2 (65 МГц - 180 МГц), FCC-3 (170 МГц - 340 МГц), FCC-4 (325 МГц - 1000 МГц).

• Диполи СВЧ/УВЧ:

TV-1 (50 МГц - 220 МГц), антенна TV-2 (325 МГц - 1000 МГц), SAS-530 (160 МГц - 500 МГц), SAS-530H (160 МГц - 500 МГц).

• Трубчатые диполи:

SDA-900 (880 МГц - 920 МГц), SDA-915 (890 МГц - 940 МГц), SDA-1270 (1230 МГц - 1320 МГц), SDA-1440 (1390 МГц - 1500 МГц),

SDA-1575 (1525 МГц - 1725 МГц), SDA-1750 (1700 МГц - 1800 МГц), SDA-1950 (1880 МГц - 2010 МГц), SDA-2450 (2380 МГц - 2570 МГц).
