Рупорная антенна SAS-571 (700 МГц – 18 ГГц)
Характеристики антенны SAS-571
• Диапазон SAS-571 частот: 700 МГц – 18 ГГц
• Коэффициент усиления равен: 1.4 – 15 дБи
• Фактор антенны SAS-571: 22 – 44 дБ/м
• Мощность пост. максимальная: 300 Вт
• Излучение поля максимальное: 200 В/м
• Тип антенны: направленный
• Ширина пучка E-поля (3 дБ): 48°
• Ширина пучка H-поля (3 дБ): 30°
• Коэффициент КСВН: 1.6:1 (max 3.5:1)
• Импеданс nominal: 50 Ом
• Тип разъема антенны: N (F)
• База монтажная устройства: резьба 1/4 - 20 (f)
• Длина/ширина/высота: 27,9/14,2/24,4 см
• Апертура модели SAS-571: 13,9 см х 24,4 см
• Вес рупорной антенны: 1,590 кг
Особенности антенны SAS-571
• Большой диапазон по частотам: 700 МГц – 18 ГГц
• Функции устройства работы на прием и излучение
• Поляризация антенны SAS-571: линейная
• Калибровка индивид. (на 1, 3, 10 м, горизонт. поляризация)
• Тестирование: ст. MIL-STD, ст. FCC, ст. TEMPEST и VDE
Цена по запросу, e-mail: info@ahsystems.ru
Описание рупорной антенны SAS-571

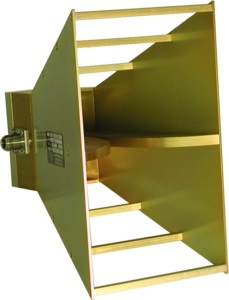

Антенна SAS-571 представляет собой широкополосную 2-х гребневую рупорную антенну от AHSystems, использующуюся на частотах 700 МГц – 18 ГГц.
Высокое значение коэффициента усиления (1,4 – 15 дБи), низкое значение КСВ (1.6:1), сверхпрочная конструкция, стойкость к большой мощности (до 300 Вт) – все это делает рупорную антенну SAS-571 идеальной для проведения эффективного тестирования на помехоустойчивость и также на излучение.
Данные широкополосные антенны значительно сокращают время (t) тестирования и подходят для большинства ходовых стандартов.
Отметим также, что для двух-гребенчатой рупорной антенны предусматриваются такие дополнительные принадлежности A.H.Systems, как: предусилитель, штатив с головкой вращения, антенный обтекатель, переносной футляр и прочее.
Рекомендуемые принадлежности для SAS-571
• PAM-0118P (предусилитель, 20 МГц - 18 ГГц, усиление 37 дБ)
• SAC-18G-3 (3 м, N/N, кабель с низкими потерями)
• ATU-510 (штатив для антенны, дерево)
• AEH-510 (вращающаяся головка для штатива, пластик)
• ARE-571 (антенный обтекатель)
• TSC-571-4 (переносной кейс)
Дополнительная информация по антенне SAS-571
• SAS-571 мощностные требования (1 м) для напряженности поля (по запросу)
• Чертежи антенны SAS-571 (по запросу)
• Техническое описание антенны SAS-571 (по запросу)
• Руководство по эксплуатации антенны SAS-571 (по запросу)

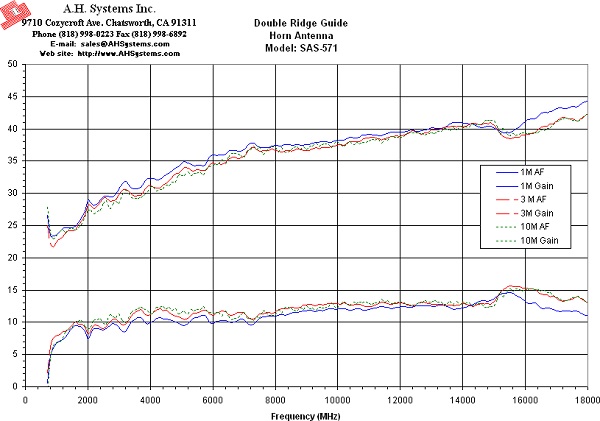

• SAS-571 Antenna Factor

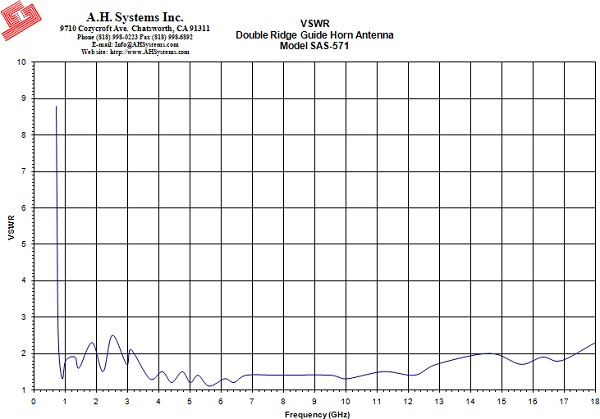

• КСВН (VSWR) антенны SAS-571

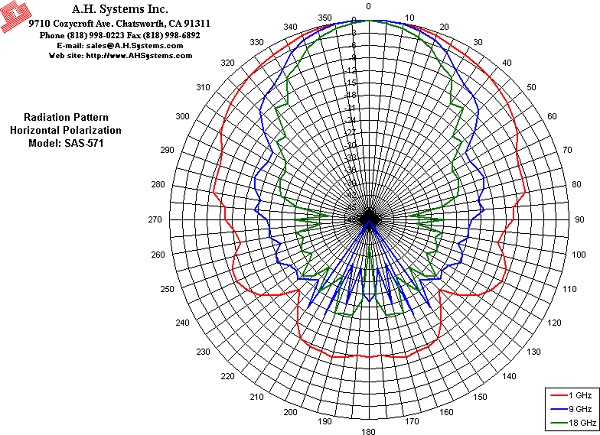

• Beamwidth Pattern antenna SAS-571

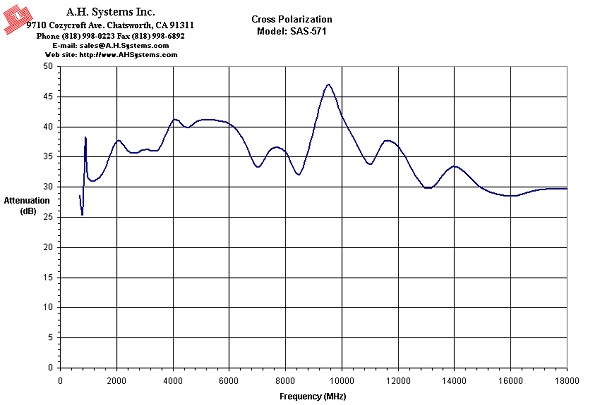

• SAS-571 Cross Polarization Attenuation

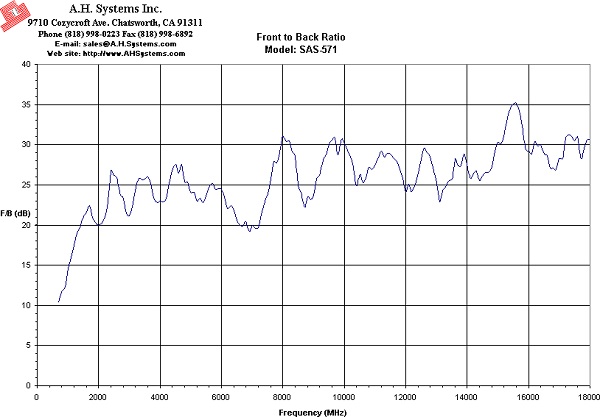

• SAS-571 Front to Back Ratio
