Антенна биконическая SAS-542 (20 МГц – 330 МГц)

Особенности SAS-542

• Диапазон частот:

- 20 МГц - 330 МГц.

• Тип антенны:

- биконическая.

• Функции:

- тестирование на ЭМС.

• Особенности:

- высокопрочная конструкция,

- работа на прием и передачу,

- имеются складные элементы.

• Поддерживаемые стандарты:

- MIL-STD, VDE, FCC, Tempest.

• Индивидуальная калибровка (гориз. поляриз, на 1-3-10 м).

• Производство биконической антенны: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны SAS-542

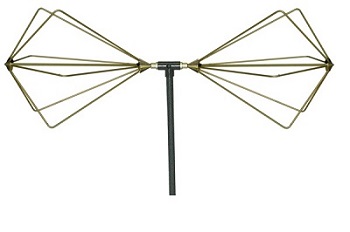

Антенна SAS-542 от A.H.Systems представляет складную биконическую антенну открытыми элементами.

Данная модель биконической антенны предназначена для тестирования на ЭМС (для ЭМС камер).

Конструкция складной антенны SAS542 позволяет ей быстро разворачиваться для выполнения работ по тестированию и необходимым измерениям.

После проведения работ элементы антенны разбираются и становятся удобными для транспортировки.

Наряду с такой мобильностью в развертывании, биконическая антенна SAS542 может складываться в специальный футляр, удобный для переноски.

Данные антенны могут иметь также закрытые элементы в виде зонтика, что не мешает им оставаться портативными.

Биконическая антенна SAS 542 – это идеальное портативное решение по ЭМС измерениям и тестированию согласно BELLCORE, ANSI, CE, EN, CISPR, IEC, FCC, SAE, MIL-STD.

Электрические характеристики

• Частотный диапазон: 20 МГц – 330 МГц.

• Усиление антенны: -22 до 2,8 дБи.

• Фактор антенны (КПД): 8,5 до 21,5 дБ/м.

• Постоянная мощность максимальная: 1 Вт.

• Сопротивление (импеданс): 50 Ом.

• Значение КСВ: 2.0:1.

• Тип: всенаправленный.

• Тип разъема: N (female).

• Крепление: ABC-B (в комплекте).

Физические характеристики

• Высота: 73,7 см.

• Ширина: 134,0 см.

• Вес: 1,95 кг.

В комплекте SAS 542

• ABC-B (Фиксирующее устройство).

Рекомендуемые принадлежности

• PAM-0202 (Антенный предусилитель).

• AEH-510 (Головка угла и азимута, пластик).

• АTU-510 (Штатив для антенны, дерево).

• SAC-213 (Кабель RG-58A/U, 3м N/N).

Дополнительная информация по SAS-542

• Техническое описание антенны SAS-542 (по запросу).

Технические диаграммы антенны SAS-542

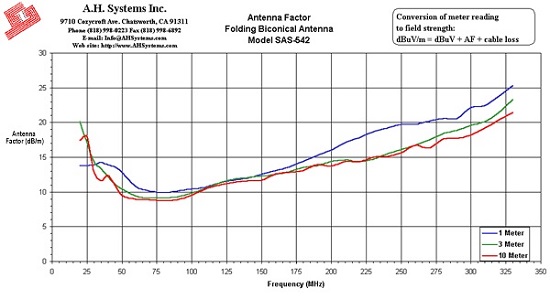

• Типичный КПД антенны SAS-542

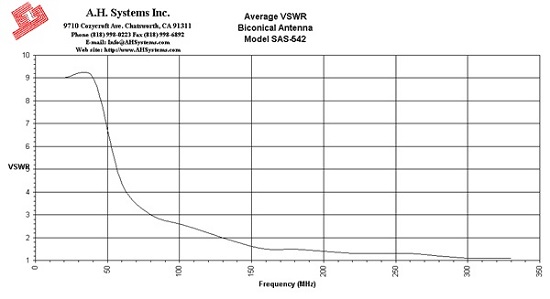

• Типичный КСВН антенны SAS-542

• Технические данные антенны SAS-542 (КПД, расстояние 3 метра)

Рабочая частота, МГц	КПД антенны (3 метра), дБ/м	Усиление антенны, дБи	Усиление антенны, число
20	20.1	-23.8	0.00
25	17.2	-19.0	0.01
30	14.4	-14.6	0.03
35	13.4	-12.3	0.06
40	12.2	-9.9	0.10
45	11.1	-7.8	0.17
50	10.4	-6.2	0.24
60	9.4	-3.6	0.44
70	9.1	-2.0	0.64
80	9.1	-0.8	0.83
90	9.3	0.0	1.01
100	9.8	0.4	1.11
110	10.5	0.6	1.14
120	11.3	0.5	1.13
130	11.8	0.7	1.18
140	12.1	1.1	1.28
150	12.3	1.5	1.40
160	12.5	1.8	1.52
170	12.9	2.0	1.57
180	13.5	1.9	1.53
190	13.8	2.0	1.59
200	14.4	1.9	1.54
210	14.6	2.1	1.62
220	14.4	2.7	1.86
230	14.7	2.8	1.90
240	15.5	2.4	1.72
250	16.1	2.1	1.62
260	16.7	1.8	1.53
270	17.5	1.4	1.37
280	18.4	0.8	1.20
290	18.9	0.6	1.15
300	19.6	0.2	1.04
310	20.1	0.0	0.99
320	21.4	-1.1	0.79
330	23.3	-2.7	0.54
