Вибраторная антенна SAS-550-1B (9 кГц – 60 МГц)

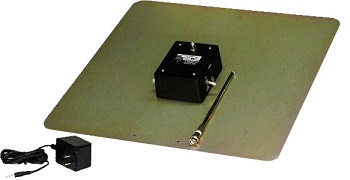

вибраторная антенна SAS-550-1B

Особенности SAS-550-1B


• Диапазон частот:

- 100 Гц – 60 МГц.

• Тип антенны:

- вибраторная,

- активная.

• Измерения:

- напряженность E-поля,

- низкочастотные измерения.

• Соответствие условиям:

- ст.Tempest, MIL-STD (военн.), VDE, FCC.

• Калибровка индивидуальная (вкл.ARP-958).

• Производство антенны вибраторной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны модели SAS-550-1B


Антенна SAS-550-1B – это широкополосная активная вибраторная антенна общего назначения от A.H.Systems.

Данная модель антенны охватывает частоты в рамках 9 кГц – 60 МГц.

Вибраторная антенна SAS-550-1B идеально подходит для мгновенного сканирования электрополя.

Управлять данным устройством возможно любым приемником, имеющим входной импеданс 50 Ом.

С помощью SAS-550-1B легко проводить тестирования в различных местах на такие стандарты, как: Tempest, MIL-STD (военн.), VDE, FCC.

Полезным и удобным является способность антенного устройства питаться от аккумулятора.

Аккумуляторная батарея и соответствующее зарядное устройство прилагается.

Вибраторная антенна SAS-550-1B оснащена телескопической штангой и горизонтальной плоскостью.

Производитель A.H.Systems, помимо данной антенны, выпускает другие вибраторные антенны: SAS-550-2B, SAS-551, к-т EHA-51B (ссылки на антенны ниже).


Характеристики модели SAS-550-1B


• Диапазон частот модели: 9 кГц – 60 МГц.

• Фактор антенны (КПД): 0 дБ/м.

• Тип лепестка: всенаправленный.

• Импеданс (сопр.): 50 Ом.

• Импеданс (сопр.): 50 Ом.

• База для монтажа: резьб. 1/4-20 (f).

• Нижняя поверхность: 45,7см х 45,7см.

• Длина штанги телескопической: 21,6см – 109,2см.

• Вес модели: 2,13 кг.


Комплектация SAS-550-1B


• Антенна вибраторная SAS-550-1B.

• Штанга телескопическая (P/N: 2337-1).

• Зарядное устройство (P/N: 2351).


Рекомендуемые принадлежности


ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

SAC-210 (Кабель 3м, BNC/BNC, RG-58A/U).

ADP-201 (Адаптер BNC(f)/N(m)).

• P/N: 2236 (Горизонтальная поверхность, 61см х 61см).

• ECF-10 (Емкость, 10 пФ)


Дополнительная информация по SAS-550-1B


• Техническое описание антенны SAS-550-1B (по запросу).

• Руководство по антенне SAS-550-1B (по запросу).

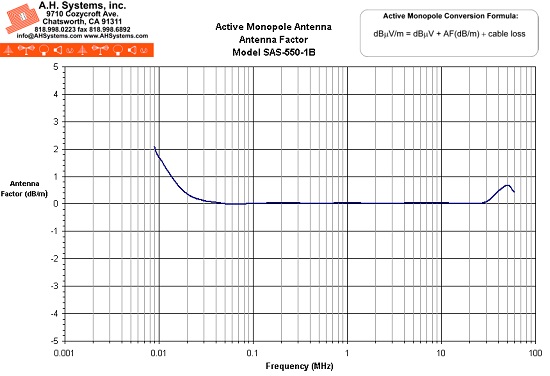

• Типичный Фактор антенны (КПД) SAS-550-1B


AF SAS-550-1B
