Вибраторная антенна SAS-550-2B (100 Гц – 60 МГц)




вибраторная антенна SAS-550-2B

Особенности SAS-550-2B


• Диапазон частот:

- 100 Гц – 60 МГц.

• Тип антенны:

- вибраторная,

- активная.

• Измерения:

- напряженность E-поля,

- низкочастотные измерения.

• Соответствие требованиям:

- ст.Tempest, MIL-STD (воен), VDE, FCC.

• Индивидуальная калибровка (ARP-958).

• Производство антенны вибраторной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание антенны SAS-550-2B


Антенна SAS-550-2B представляет собой активную вибраторную антенну от A.H.Systems, предназначенную для работы в частотах 100 Гц – 60 МГц.

Данная модель антенны идеальна для проведения специалистами низкочастотных измерений.

Вибраторная антенна SAS-550-2B обеспечивает отменную производительность при измерениях напряженности электрополя.

Этим активным средством можно управлять с помощью любого приемника с входным сопротивлением 50 Ом.

С помощью антенны SAS-550-2B возможно проводить тестирования по таким стандартам, как: Tempest, MIL-STD (воен), VDE, FCC.

Вибраторная антенна SAS-550-2B имеет аккумуляторную батарею и зарядное устройство.

Наличие батареи позволяет проводить измерения в разных местах, где, например, нет стационарного питания.

Производитель A.H.Systems, кроме данной антенны, выпускает также другие вибраторные антенны SAS-550-1B и SAS-551, а также комплект EHA-51B (ссылка внизу).


Характеристики модели SAS-550-2B


• Диапазон частот модели: 100 Гц – 60 МГц.

• Тип лепестка: всенаправленный.

• Фактор антенны (КПД): 0 дБ/м.

• Импеданс (сопр-ие): 50 Ом.

• Разъем типа: BNC (f).

• База для монтажа: 1/4-20 (f) резьб.

• Нижняя поверхность (см): 45,7 х 45,7.

• Длина штанги телескопической (см): 21,6 – 109,2.

• Вес (кг): 2,13.


Комплектация SAS-550-2


• Антенна вибраторная SAS-550-2B.

• Зарядное устройство (P/N: 2351).

• Штанга телескопическая (P/N: 2337-1).


Рекомендуемые принадлежности


ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

SAC-210 (Кабель 3м, BNC/BNC, RG-58A/U).

ADP-201 (Адаптер BNC(f)/N(m)).

• P/N: 2236 (Горизонтальная поверхность, 61см х 61см).

• ECF-10 (Емкость, 10 пФ).


Дополнительная информация по SAS-550-2B


• Руководство по антенне SAS-550-2B (по запросу).

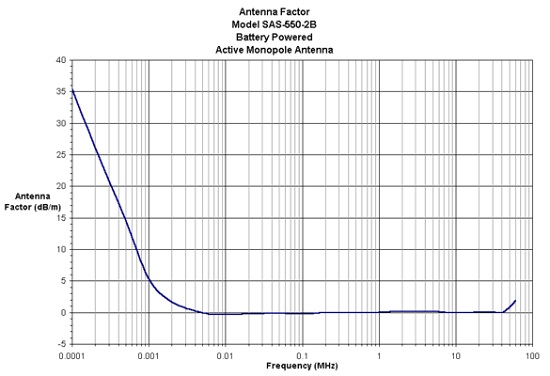

• Типичный Фактор антенны (КПД) SAS-550-2B


AF SAS-550-2B
