Вибраторная антенна SAS-551 (9 кГц – 40 МГц)

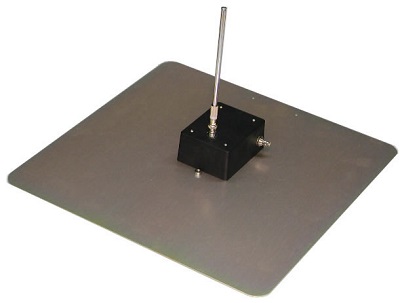

вибраторная антенна SAS-551

Антенна SAS-551


• Диапазон частот:

- 9 кГц – 40 МГц.

• Тип антенны:

- вибраторная,

- пассивная.

• Измерения:

- напряженность E-поля,

- параметры характеристик.

• Возможности:

- тест на помехоустойчивость,

- определение эффективности экранирования,

- проверка требований стандартов.

• Особенности:

- надежность,

- высокая производительность.

• Соответствие требованиям:

- ст.Tempest, ст.FCC, ст.MIL-STD, ст.VDE.

• Индивидуальная калибровка оборудования.

• Производство антенны вибраторной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание вибраторной антенны SAS-551


Антенна SAS-551 представляет собой вибраторную пассивную антенну AH Systems, функционирующую в рамках частот 9 кГц - 40 МГц.

Данная вибраторная антенна отличается высокой производительностью во время измерений напряженности поля электрического.

Антенна SAS-551 отлично справляется с тестированием на помехоустойчивость и на определение эффективности экранирования.

Модель вибраторной антенны применяется для проверки требований ст.Tempest, ст.FCC, ст.MIL-STD, ст.VDE.

A.H.Systems, кроме антенны SAS-551, производит другие вибраторные антенны: SAS-550-1B, SAS-550-2B, а также комплект EHA-51B, состоящий из рамочной и вибраторной антенны.

Вибраторной антенны SAS-551 входит в состав набора антенн AK-285T (ссылки на наборы антенн ниже).


Характеристики антенны SAS-551


• Охват частот: 9 кГц – 40 МГц.

• Номинал. импеданс: 50 Ом.

• Тип разъема: BNC (f).

• База для крепежа: резью. 1/4 - 20 (f).

• Длина стержня антенны: 22,59 – 109,22 см.

• Площадь заземленной поверхности: 45,72 х 45,72 см.

• Вес антенны: 1,59 кг.


Рекомендуемые принадлежности


ATU-510 (Штатив для антенны, деревянный).

AEH-510 (Головка по азимуту и углу, пластиковая).

SAC-210 (Кабель 3м, BNC/BNC, RG-58A/U).

ADP-202 (Адаптер BNC(m) to N(f)).

• P/N: 2236-24 24" x 24" (61cm x 61cm) Горизонтальная плоскость


Дополнительная информация по SAS-551


• Руководство по эксплуатации антенны SAS-551 (по запросу).

• Техническое описание вибраторной антенны SAS-551 (по запросу).

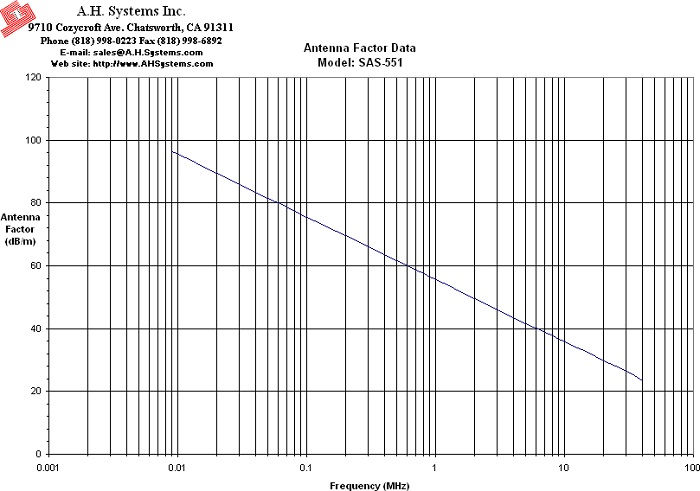

• Типичный Фактор антенны (КПД) SAS-551

AF SAS-551





































Вибраторные антенны A.H.Systems


• Антенна SAS-550-1B (9 кГц - 60 МГц), активная, питание от батареи.

• Антенна SAS-550-2B (100 Гц - 60 МГц), активная, питание от батареи.

Антенна SAS-551 (9 кГц - 40 МГц), пассивная.
