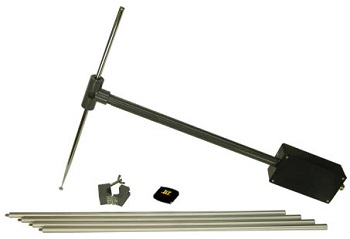

Дипольная антенна FCC-1 (25 – 70 МГц)
Особенности FCC-1
• Диапазон частот:
- 25 МГц – 70 МГц.
• Тип антенны:
- дипольная.
• Измерения:
- ЭМИ,
- затухания VDE и FCC.
• Особенности:
- низкий коэффициент КСВ,
- низкие потери согл. устройства,
- симметрирующее FCC устройство.
• Соответствие требованиям:
- ANSI C63.5 и OET-55.
• Индивидуальная калибровка оборудования.
• Производство антенны дипольной: A.H.Systems.
Цена по запросу, e-mail: info@ahsystems.ru
Описание дипольной антенны FCC-1
Антенна FCC-1 представляет собой резонансный прецизионный полуволновой диполь от A.H.Systems.
Диполь создан для проведения тестов на соответствие в частотном диапазоне 25 - 70 МГц.
Антенна модели FCC-1 является наиболее эффективным решением для измерения сигнала по затуханию.
Характеристики данного диполя предусматривают малые потери балуна (согласующего устройства) менее 0,5 дБ, а значение КСВ менее 1,5:1.
Настроенный диполь FCC-1 может применяться для стандартов по измерениям ЭМИ и по измерениям (согл. ANSI-C63.5, OET-55) затуханий сигналов.
Резонансная полуволновая антенна изготавливается в дизайне FFC Balun и проходит калибровку в лаборатории индивидуально.
Дипольная антенна FCC-1 является простым и эффективным решением для измерения значения коэффициента усиления.
Характеристики диполя FCC-1
• Диапазон FCC-1 по частотам: 25 – 70 МГц.
• Мощность постоянная max: 300 Вт.
• Потери балуна (согл. устр-во): < 0,5 дБ.
• Коэффициент КСВН составляет: < 1.5:1.
• Импеданс антенны дипольной: 50 Ом.
• Разъем антенны имеет тип: N (f).
• Размеры (длина): 23,7” (60,2 см).
• Вес диполя FCC-1: 1,2 фунтов (544 гр.).
Поставляемые аксессуары для FCC-1
• Для крепежа одного балуна (резьба): 1/4 - 20.
• Телескопические элементы: 2 шт.
• Рулетка: 1 шт.
Рекомендуемые принадлежности для FCC-1
• ATU-510 (Штатив для антенны, деревянный).
• AEH-510 (Головка по азимуту и углу, пластиковая).
• PAM-0202 (Предусилитель).
• SAC-213 (Кабель 3м, N/N, RG-58A/U).
Дополнительная информация по антенне FCC-1
• Техническое описание антенны FCC-1 (по запросу).
• 3 Meter Antenna Factor (Horizontal Polarity) FCC-1
| Frequency (MHz) | Element Length (L/2-in) | Antenna Factor (dB/m) | Gain (dBi) |
| 25 | 96 | 2.4 | -4.2 |
| 30 | 96 | -0.7 | 0.5 |
| 35 | 82 | 0.3 | 0.9 |
| 40 | 71 1/2 | 1.2 | 1.1 |
| 45 | 63 3/4 | 2.6 | 0.7 |
| 50 | 57 | 3.5 | 0.7 |
| 55 | 54 1/2 | 4.1 | 0.9 |
| 60 | 47 1/4 | 4.6 | 1.2 |
| 65 | 45 | 4.4 | 2.1 |
| 70 | 41 | 5.5 | 1.6 |
• 10 Meter Antenna Factor (Horizontal Polarity) FCC-1
| Frequency (MHz) | Element Length (L/2-in) | Antenna Factor (dB/m) | Gain (dBi) |
| 25 | 96 | 0.7 | -2.5 |
| 30 | 96 | -1.9 | 1.7 |
| 35 | 82 | -0.8 | 1.9 |
| 40 | 71 1/2 | 0.3 | 2.0 |
| 45 | 63 3/4 | 2.0 | 1.3 |
| 50 | 57 | 3.3 | 0.9 |
| 55 | 54 1/2 | 3.6 | 1.5 |
| 60 | 47 1/4 | 4.8 | 1.0 |
| 65 | 45 | 4.9 | 1.6 |
| 70 | 41 | 5.7 | 1.4 |

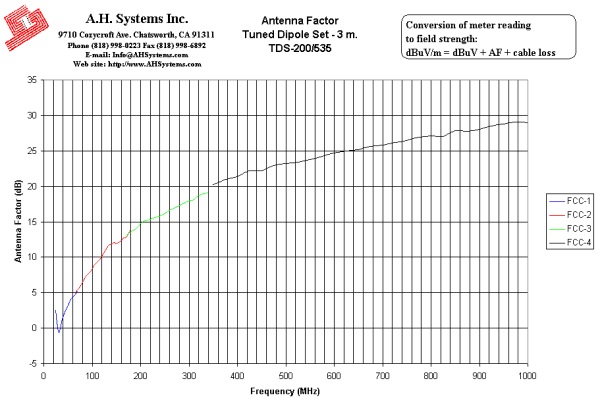

• FCC-1 Typical Antenna Factor Plot - 3m

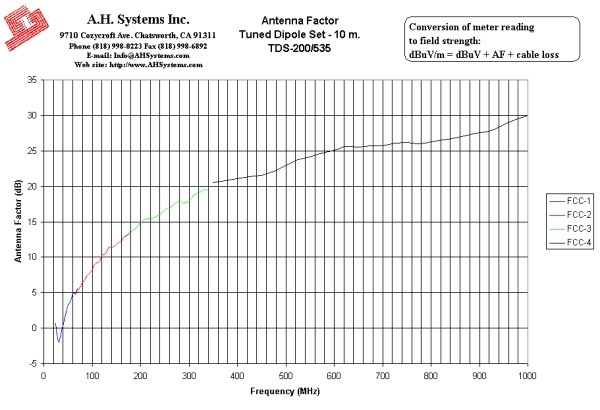

• FCC-1 Typical Antenna Factor Plot - 10m

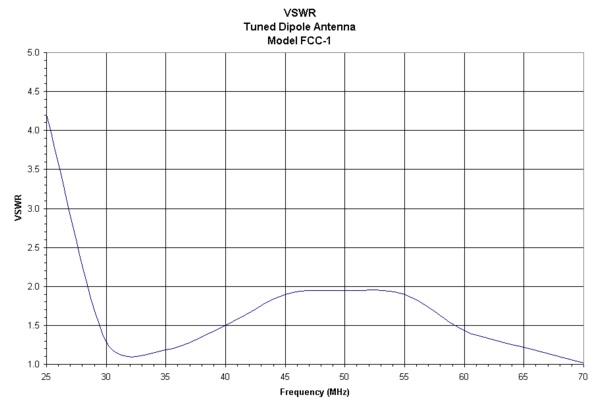

• FCC-1 Typical VSWR
