Дипольная антенна FCC-4 (325 МГц – 1000 МГц)

Особенности FCC-4

• Диапазон частот:

- 325 МГц – 1000 МГц.

• Тип антенны:

- дипольная.

• Измерения:

- ЭМИ,

- затухания FCC,

- затухания VDE.

• Особенности:

- надежность,

- низкий коэффициент КСВ,

- низкие потери при приеме,

- высокая прочность конструкции,

- симметрирующее FCC устройство.

• Соответствие требованиям:

- ANSI C63.5 и OET-55.

• Индивидуальная калибровка оборудования.

• Производство антенны дипольной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

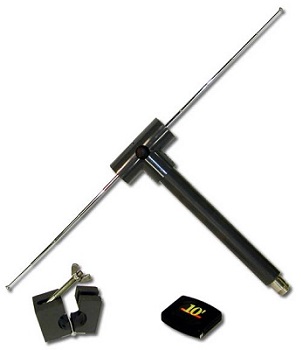

Описание дипольной антенны FCC-4

Антенна FCC-4 представляет собой настроенный диполь производства A.H.Systems, охватывающий большой частотный диапазон в рамках 325 МГц – 1 ГГц.

Настроенный диполь FCC-4 поддерживает стандарт по точным измерениям ЭМИ, а также по измерениям затуханий (ANSI C63.5 и OET-55).

Дипольная антенна FCC-4 выполнена в виде FFC Balun (симметрирующего устройства) и проходит индивидуальную калибровку.

Характеристики диполя FCC-4

• Частоты: 325 МГц – 1 ГГц.

• Постоянная мощность max: 60 Вт.

• Потери FFC Balun: менее 0,5 дБ.

• Импеданс (номинал.): 50 Ом.

• Разъем, тип: N (f).

• Длина диполя: 22,86 см.

• Вес модели FCC-4: 182 гр.

Состав комплекта диполя FCC-4

• Настроенный диполь FCC-4.

• Крепеж для Balun: 1/4 - 20 (резьба).

• Рулетка.

Рекомендуемые принадлежности для диполя FCC-4

• ATU-510 (Штатив для антенны, деревянный).

• AEH-510 (Головка по азимуту и углу, пластиковая).

• PAM-0202 (Предусилитель).

• SAC-213 (Кабель 3м, N/N, RG-58A/U).

Дополнительная информация по антенне FCC-4

• Техническое описание антенны FCC-4 (по запросу).

• 3 Meter Antenna Factor (Horizontal Polarity) FCC-4

Frequency (MHz)	Element Length (L/2-in)	Antenna Factor (dB/m)	Gain (dBi)
325	8 1/8	19.4	1.1
350	7 3/4	20.2	0.9
375	7 1/2	21.0	0.7
400	7 1/8	21.4	0.9
425	6 9/16	22.2	0.6
450	6 1/8	22.2	1.1
475	5 5/8	22.9	0.9
500	5 1/4	23.2	1.0
525	4 15/16	23.4	1.2
550	4 3/4	23.8	1.3
575	4 1/2	24.2	1.2
600	4 3/8	24.7	1.1
625	4 1/8	25.0	1.2
650	4	25.2	1.3
675	3 13/16	25.6	1.2
700	3 11/16	25.8	1.3
725	3 7/16	26.2	1.3
750	3 1/4	26.5	1.2
775	3 1/8	26.9	1.1
800	3	27.1	1.2
825	2 15/16	27.0	1.6
850	2 7/8	27.9	0.9
875	2 11/16	27.8	1.3
900	2 5/8	28.0	1.3
925	2 5/8	28.5	1.1
950	2 5/8	28.8	1.0
975	2 5/8	29.1	0.9
1000	2 5/8	29.0	1.2

• 10 Meter Antenna Factor (Horizontal Polarity) FCC-4

Frequency (MHz)	Element Length (L/2-in)	Antenna Factor (dB/m)	Gain (dBi)
325	8 1/8	19.8	0.7
350	7 3/4	20.5	0.6
375	7 1/2	20.8	0.9
400	7 1/8	21.1	1.2
425	6 9/16	21.4	1.4
450	6 1/8	21.5	1.8
475	5 5/8	22.1	1.7
500	5 1/4	22.9	1.3
525	4 15/16	23.8	0.8
550	4 3/4	24.1	1.0
575	4 1/2	24.7	0.7
600	4 3/8	25.1	0.7
625	4 1/8	25.6	0.6
650	4	25.5	1.0
675	3 13/16	25.7	1.1
700	3 11/16	25.7	1.4
725	3 7/16	26.1	1.4
750	3 1/4	26.2	1.5
775	3 1/8	26.0	2.0
800	3	26.3	2.0
825	2 15/16	26.6	2.0
850	2 7/8	26.8	2.0
875	2 11/16	27.2	1.9
900	2 5/8	27.6	1.7
925	2 5/8	27.9	1.7
950	2 5/8	28.7	1.1
975	2 5/8	29.4	0.6
1000	2 5/8	30.0	0.2

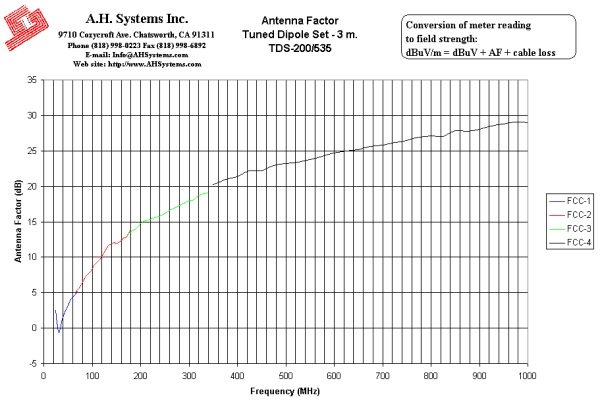

• Типичный Фактор антенны (КПД) - 3 м

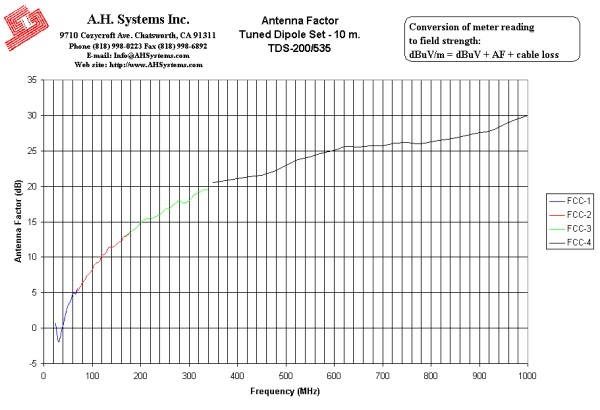

• Типичный Фактор антенны (КПД) - 10 м

• Типичный КСВН антенны FCC-4
