Дипольная антенна FCC-3 (170 – 340 МГц)

Особенности FCC-3

• Диапазон частот:

- 170 МГц – 340 МГц.

• Тип антенны:

- дипольная.

• Измерения:

- ЭМИ,

- затухания FCC и VDE.

• Особенности:

- низкий КСВ,

- низкие потери,

- высокая прочность конструкции,

- симметрирующее FCC устройство.

• Соответствие требованиям:

- ANSI C63.5, OET-55.

• Индивидуальная калибровка оборудования.

• Производство антенны дипольной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны FCC-3

Антенна FCC-3 представляет собой резонансный прецизионный полуволновой диполь A.H.Systems.

Данный диполь используется для тестов на соответствие в частотном диапазоне 170 – 340 МГц.

Резонансная полуволновая дипольная антенна FCC-3 является наиболее эффективным решением для измерения сигнала по затуханию.

Характеристики диполя предусматривают потери балуна (согласующего устройства) менее 0,5 дБ, а значение КСВ менее 1,5:1.

Настроенный диполь FCC-3 может применяться для стандартов по измерениям ЭМИ и по измерениям (согласно ANSI-C63.5, OET-55) затуханий сигналов.

Антенна изготавливается в форме FFC Balun и калибруется индивидуально.

Дипольная антенна FCC-3 является простым решением для измерения значения коэффициента усиления.

Характеристики диполя FCC-3

• Диапазон FCC-3 по частотам: 170 – 340 МГц.

• Фактор антенны FCC-3: 22 – 44 дБ/м.

• Коэффициент усиления: 1.5 дБи.

• Коэффициент КСВН составляет: 1.3:1.

• Потери балуна (согл. устр-во): < 0,5 дБ.

• Мощность постоянная max: 90 Вт.

• Импеданс (по номиналу): 50 Ом.

• Разъем антенны имеет тип: N (f).

• Размеры (длина): 12,5” (31,75 см).

• Вес диполя FCC-3: 0,5 фунтов (223 гр.).

Аксессуары для антенны FCC-3

• Для крепежа одного балуна (резьба): 1/4 - 20.

• Телескопические элементы: 2 шт.

• Рулетка: 1 шт.

Рекомендуемые принадлежности для FCC-3

• ATU-510 (Штатив для антенны, деревянный).

• AEH-510 (Головка по азимуту и углу, пластиковая).

• PAM-0202 (Предусилитель).

• SAC-213 (Кабель 3м, N/N, RG-58A/U).

Дополнительная информация по антенне FCC-3

• Техническое описание антенны FCC-3 (по запросу).

• FCC-3 date, 3 Meter Antenna Factor (Horizontal Polarity)

Frequency (MHz)	Element Length (L/2-in)	Antenna Factor (dB/m)	Gain (dBi)
170	16 1/8	12.9	2.0
180	15 3/16	13.6	1.8
190	14 5/16	14.0	1.8
200	13 5/8	14.8	1.5
210	12 7/8	15.1	1.6
220	12 1/4	15.3	1.8
230	11 9/16	15.6	1.9
240	11 1/8	15.8	2.1
250	10 5/8	16.2	2.0
260	10 1/4	16.6	1.9
270	9 15/16	16.9	2.0
280	9 11/16	17.3	1.9
290	9 3/16	17.6	1.9
300	8 3/4	17.9	1.9
310	8 5/16	18.1	2.0
320	8	18.7	1.6
330	7 13/16	18.9	1.7
340	7 11/16	19.1	1.8

• FCC-3 date, 10 Meter Antenna Factor (Horizontal Polarity)

Frequency (MHz)	Element Length (L/2-in)	Antenna Factor (dB/m)	Gain (dBi)
170	16 1/8	12.9	2.0
180	15 3/16	13.5	1.9
190	14 5/16	14.1	1.7
200	13 5/8	14.9	1.4
210	12 7/8	15.3	1.4
220	12 1/4	15.4	1.7
230	11 9/16	15.7	1.8
240	11 1/8	16.0	1.9
250	10 5/8	16.7	1.5
260	10 1/4	16.9	1.6
270	9 15/16	17.5	1.4
280	9 11/16	17.9	1.3
290	9 3/16	17.6	1.9
300	8 3/4	18.0	1.8
310	8 5/16	18.8	1.3
320	8	19.0	1.3
330	7 13/16	19.5	1.1
340	7 11/16	19.5	1.4

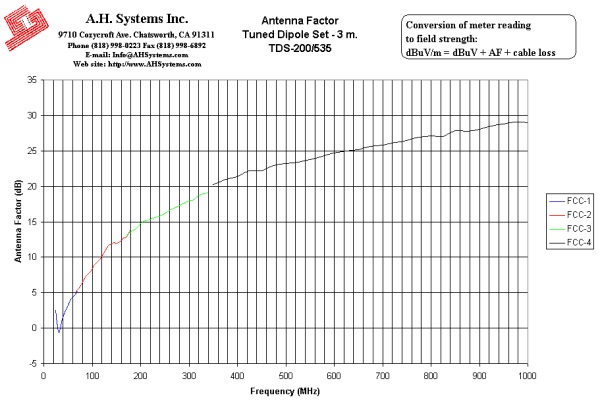

• FCC-3 Typical Antenna Factor Plot - 3m

• FCC-3 Typical Antenna Factor Plot - 10m

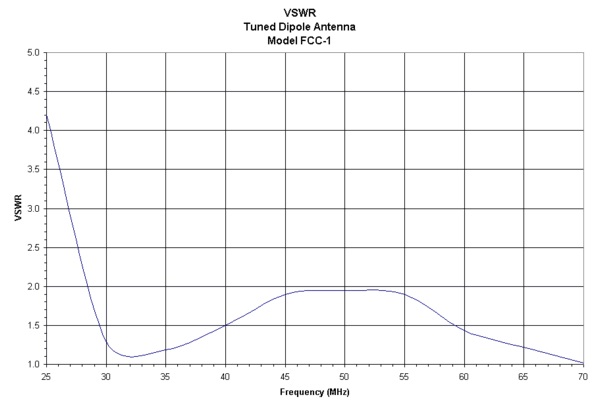

• FCC-3 Typical VSWR
