Дипольная антенна FCC-2 (65 – 180 МГц)

Особенности FCC-2

• Диапазон частот:

- 65 МГц – 180 МГц.

• Тип антенны:

- дипольная.

• Измерения:

- ЭМИ,

- затухания VDE,

- затухания FCC.

• Особенности:

- сверхнадежность,

- низкий коэффициент КСВ,

- низкие потери согл. устройства,

- высокая прочность конструкции,

- симметрирующее FCC устройство.

• Соответствие требованиям:

- ANSI C63.5 и OET-55.

• Индивидуальная калибровка оборудования.

• Производство антенны дипольной: A.H.Systems.

Цена по запросу, e-mail: info@ahsystems.ru

Описание дипольной антенны модели FCC-2

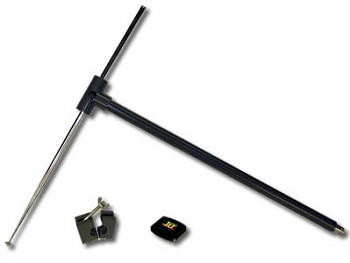

Антенна FCC-2 представляет собой резонансный прецизионный полуволновой диполь A.H.Systems.

Диполь разработан для проведения тестов на соответствие в частотном диапазоне 65 – 180 МГц.

Резонансная полуволновая дипольная антенна FCC-2 является наиболее эффективным решением для измерения сигнала по затуханию.

Характеристики диполя предусматривают потери балуна (согласующего устройства) менее 0,5 дБ, а значение КСВ менее 1,5:1.

Настроенный диполь FCC-2 может применяться для стандартов по измерениям ЭМИ и по измерениям (согл. ANSI-C63.5, а также OET-55) затуханий сигналов.

Данная антенна изготавливается в форме FFC Balun и калибруется индивидуально.

Дипольная антенна FCC-2 является простым решением для измерения значения коэффициента усиления.

Характеристики диполя FCC-2

• Диапазон FCC-2 по частотам: 65 – 180 МГц.

• Коэффициент КСВН составляет: < 1.5:1.

• Мощность постоянная max: 200 Вт.

• Потери балуна (согл. устр-во): < 0,5 дБ.

• Импеданс дипольной антенны: 50 Ом.

• Разъем антенны имеет тип: N (f).

• Размеры (длина): 21,7” (55,12 см).

• Вес диполя FCC-2: 0,7 фунтов (317,5 гр.).

Поставляемые аксессуары для FCC-2

• Для крепежа одного балуна (резьба): 1/4 - 20.

• Телескопические элементы: 2 шт.

• Рулетка: 1 шт.

Рекомендуемые принадлежности для FCC-2

• ATU-510 (Штатив для антенны, деревянный).

• AEH-510 (Головка по азимуту и углу, пластиковая).

• PAM-0202 (Предусилитель).

• SAC-213 (Кабель 3м, N/N, RG-58A/U).

Дополнительная информация по антенне FCC-2

• Техническое описание антенны FCC-2 (по запросу).

• FCC-2: 3 Meter Antenna Factor (Horizontal Polarity)

Frequency (MHz)	Element Length (L/2-in)	Antenna Factor (dB/m)	Gain (dBi)
65	46 1/4	4.9	1.6
70	43	5.4	1.7
75	39 7/8	5.9	1.8
80	36 3/4	6.5	1.8
85	33 3/4	7.1	1.7
90	32 5/8	7.5	1.8
95	30 5/8	7.9	1.9
100	28 3/4	8.4	1.8
105	27 1/4	8.9	1.8
110	25 7/8	9.3	1.8
115	24 5/8	9.7	1.8
120	23 3/8	10.1	1.7
125	22 3/8	10.8	1.4
130	21 1/2	11.3	1.2
135	20 3/4	11.7	1.2
140	20 1/8	11.8	1.4
145	19 3/8	12.1	1.4
150	18 3/4	11.9	1.9
155	18	12.1	2.0
160	17 1/4	12.4	1.9
165	16 5/8	12.7	1.9
170	16 1/8	12.8	2.1
175	15 5/8	13.3	1.8
180	15 3/16	13.8	1.6

• FCC-2: 10 Meter Antenna Factor (Horizontal Polarity)

Frequency (MHz)	Element Length (L/2-in)	Antenna Factor (dB/m)	Gain (dBi)
65	46 1/4	4.7	1.8
70	43	5.2	1.9
75	39 7/8	5.8	1.9
80	36 3/4	6.4	1.9
85	33 3/4	6.8	2.0
90	32 5/8	7.4	1.9
95	30 5/8	7.8	2.0
100	28 3/4	8.3	1.9
105	27 1/4	8.9	1.8
110	25 7/8	9.2	1.9
115	24 5/8	9.5	2.0
120	23 3/8	10.2	1.6
125	22 3/8	10.4	1.8
130	21 1/2	10.9	1.6
135	20 3/4	11.4	1.5
140	20 1/8	11.3	1.9
145	19 3/8	11.5	2.0
150	18 3/4	11.8	2.0
155	18	12.1	2.0
160	17 1/4	12.3	2.0
165	16 5/8	12.8	1.8
170	16 1/8	13.0	1.9
175	15 5/8	13.2	1.9
180	15 3/16	13.7	1.7

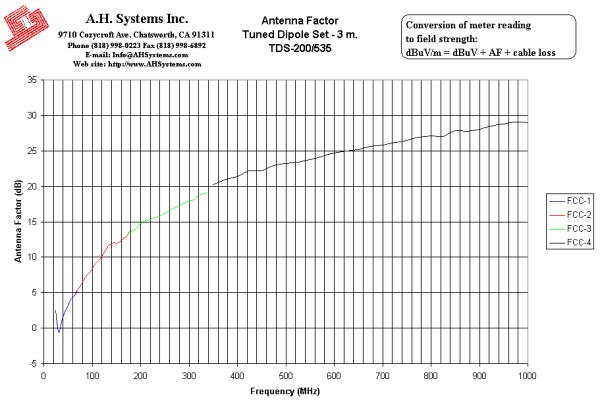

• FCC-2 Typical Antenna Factor Plot - 3m

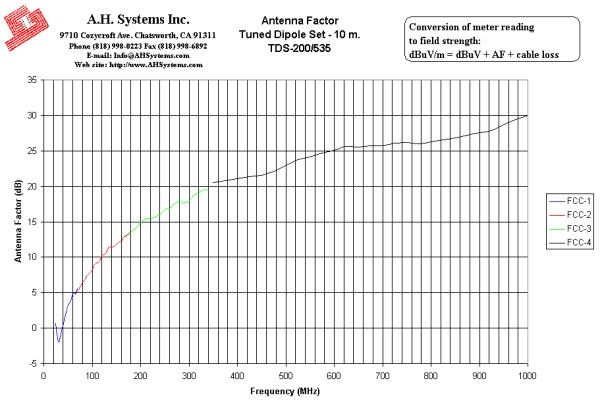

• FCC-2 Typical Antenna Factor Plot - 10m

• FCC-2 Typical VSWR
